نظام المنفاخ عبارة عن عنصر معدني مرن مرتبط بالضغط مصمم لامتصاص التمدد الحراري والاهتزاز وحركة الأنابيب مع الحفاظ على السائل مغلقًا. تعامل معه باعتباره مكونًا هندسيًا يتمتع بتصنيفات حركة وقواعد تركيب محددة، وليس كخرطوم مموج عام.
عندما تبدأ المضخة في دورة ماء ساخن تبلغ درجة حرارتها 90 درجة مئوية، يمكن للأنبوب الموجود بالقرب من المبادل الحراري أن يقفز من 12 إلى 20 ملم مع ارتفاع حرارة المعدن. إذا كان الخط صلبًا، فإن هذا الإزاحة ينتقل إلى الشفاه، وأجسام الصمامات، واللحامات؛ تبدأ الشفاه في البكاء، ويمكن أن يظهر صدع في اللوح الأساسي في غضون أسابيع. يغير نظام المنفاخ الصورة: تنثني التلافيفات، وتبقى الحافة مشدودة، وتظل المضخة في محاذاة.
يشرح هذا الدليل ما هو نظام المنفاخ، والحركة التي يمكنه التعامل معها، والتعب والمعايير الكامنة وراءه، والمواد التي تحدد حدود الخدمة الخاصة به، ومعلمات الاختيار التي تمنع الأعطال الميدانية.
ما هو نظام الخوار؟
عنصر المنفاخ عبارة عن أنبوب رقيق الجدران يتكون من سلسلة من التلافيف الحلقية أو الحلزونية. يضيف النظام كل ما يلزم للعمل في الأنابيب الحقيقية: التركيبات النهائية، والبطانة الداخلية، وفي حالة وجود الدفع، أو قضبان الربط، أو المفصلات، أو التصميم المتوازن للضغط. وكما تقول جمعية مصنعي وصلات التمدد (EJMA)، فإن وصلات التمدد عبارة عن عنصر منفاخ مرن مزود بتركيبات نهائية مثل الفلنجات للسماح بالاتصال بالأنابيب المجاورة.
مبدأ العمل بسيط: عندما يتحرك الأنبوب المتصل، ينحني كل التفاف قليلاً داخل نطاقه المرن. نظرًا لأن الشكل المموج ينشر التشوه عبر العديد من الطيات الصغيرة، فإن العنصر يكتسب معدل زنبرك منخفض دون فقدان القوة. والنتيجة هي مكون يضغط ويمتد وينحرف بشكل مستمر دون تحميل الشفاه والمعدات بشكل زائد.
عرض متساوي القياس مقطوع: يقع عنصر المنفاخ بين تركيبتين طرفيتين، مع بطانة تحمي مسار التدفق.
المكونات الأساسية
- عنصر المنفاخ - حدود الضغط المموجة المكونة من التيجان والجذور.
- التجهيزات النهائية - الشفاه، نهايات اللحام، أو الحلمات الملولبة.
- البطانة الداخلية — تحمي المنفاخ من التآكل والاضطراب والوسائط عالية السرعة.
- غطاء خارجي أو جديلة - يحمي من التلف الميكانيكي ويحد من التمدد.
- قضبان الربط والمفصلات - تمتص قوة الدفع بحيث لا يرى المنفاخ سوى الحركة المقصودة.
قدرات الحركة: ما يمكن أن يمتصه نظام الخوار
الحركة المحورية هي المكان الذي يكتسب فيه نظام المنفاخ ثباته: يمكن لمفصل التمدد المحوري أحادي العنصر أن يمتص إزاحة أكبر بكثير مما يمكن أن يتحمله وجه الحافة الصلبة. الانحراف الجانبي والدوران الزاوي ممكنان أيضًا، لكنهما يستهلكان المزيد من التلافيف. لا ينبغي أبدًا تطبيق الالتواء - الالتواء حول محور الأنبوب - على منفاخ غير معزز.
الحركات المقدرة النموذجية لكل عنصر منفاخ؛ نظام متعدد الالتواء يزيد من السعة الإجمالية.
| الحركة | تصنيف نموذجي | ملاحظة التصميم |
|---|---|---|
| محوري compression | 15 إلى 60 ملم | الأكثر كفاءة؛ إضافة تلافيفات للسفر لفترة أطول |
| محوري extension | -10 إلى -30 ملم | عادة أقل من الضغط. تحقق من حدود قضيب التعادل |
| جانبي deflection | ±5 إلى ±20 ملم | يحتاج إلى اثنين أو أكثر من التلافيف. معدل الربيع مهم |
| الزاوي rotation | ±2° إلى ±10° | استخدم تصميمات مفصلية أو ذات محورين للضغط العالي |
| التواء | لا شيء | يجب أن يتم تقييدها بواسطة الأدلة والمراسي |
عند حدوث عدة حركات في وقت واحد، فإن الجمع يقلل من المسموح به لكل منها. امنح المورد المجموعة الكاملة - المحورية والجانبية والزاوية، بالملليمتر والدرجات - بالإضافة إلى عدد الدورات الحرارية سنويًا.
دورة الحياة ومعايير التصميم: الإرهاق هو الحد الحقيقي
يتم التعبير عن العمر الإنتاجي لنظام المنفاخ بالدورات، وليس بالسنوات التقويمية. كل ضغط وتمديد يؤدي إلى ثني الالتواء عند تاجه وجذره؛ تتراكم تلك الضغوط الموضعية حتى يبدأ الصدع في الجزء الأنحف. تنشر EJMA طريقة التصميم التي تربط الحركة المطبقة والضغط الداخلي وسمك الجدار والهندسة الالتفافية بعمر الدورة المتوقع. العلاقة غير خطية: إن تقليل الحركة إلى 50% من السكتة المقدرة يمكن أن يضاعف العمر المتوقع بمقدار عشرة تقريبًا.
منحنى التعب التوضيحي الذي يتبع نهج دورة حياة EJMA؛ تعتمد القيم الفعلية على الضغط ودرجة الحرارة والهندسة.
هناك نتيجتان مهمتان في الموقع. أولاً، يؤدي الضغط الزائد على المنفاخ ولو لبضعة ملليمترات إلى حرق معظم احتياطي التعب الخاص به. ثانيًا، يؤدي الضغط الداخلي المرتفع إلى خلق قوة دفع محورية يمكن أن تؤدي إلى زعزعة استقرار العنصر، وهي حالة تسمى التشنج. المراسي الرئيسية والأدلة وقضبان الربط ليست ملحقات؛ يحتفظون بالعنصر داخل غلافه المقدر.
تشكل المواد والتصنيع حدود الخدمة
يتم تصنيع معظم أنظمة المنفاخ من الفولاذ الأوستنيتي المقاوم للصدأ: 304/304L للخدمة العامة، 316/316L حيث توجد الكلوريدات أو الأجواء البحرية، والدرجات المستقرة حيث تؤدي درجات الحرارة المرتفعة المستمرة إلى تليين المعدن. في المهام الكيميائية العدوانية، تظهر سبائك النيكل، ولكنها تضاعف التكلفة، وبالتالي فإن اختيار المادة يعد تمرينًا اقتصاديًا بقدر ما يكون تمرينًا تقنيًا.
توضح حدود درجة حرارة المواد سبب سيطرة الفولاذ المقاوم للصدأ على واجبات المنفاخ في خطوط التسخين والمعالجة.
طريقة التشكيل مهمة أيضًا. تتميز العناصر المشكلة هيدروليكيًا بتلافيفات نظيفة وموحدة وتتناسب مع المهام الدورية؛ تعمل العناصر المشكلة ميكانيكيًا بشكل جيد للتحكم في درجة الميل والقطر في فترات الإنتاج الطويلة. إن البناء متعدد الطبقات - طبقتين أو ثلاث طبقات رقيقة بدلاً من جدار واحد سميك - يرفع قدرة الضغط بمعدل زنبركي أقل، ولكن يجب تهوية كل طبقة بحيث لا يتحول أي صدع صغير عبر الجدار إلى مصيدة ضغط. يتم لحام التركيبات النهائية بإجراءات مؤهلة؛ يعد انتقال اللحام الضعيف نقطة بدء شائعة لشقوق التعب.
بالنسبة لأنظمة الغاز السكنية والتجارية، تظهر نفس التقنية المموجة كموصل غاز مرن من الفولاذ المقاوم للصدأ؛ الفرق هو السياق - اتصال جهاز أحادي الانحناء بدلاً من وصلة توسعة متعددة الالتواءات. المقارنة بين منفاخ الفولاذ المقاوم للصدأ ومنفاخ المطاط عادةً ما يرجع ذلك إلى درجة الحرارة والضغط والسلامة من الحرائق والشيخوخة: يتصلب المطاط ويتشقق بمرور الوقت، بينما يحتفظ الفولاذ المقاوم للصدأ بأدائه المقدر لعقود من الزمن.
حيث يتم استخدام أنظمة الخوار
عبر المصنع، تظهر أنظمة المنفاخ في ثلاث مهام مختلفة: كمفاصل تمدد، وكموصلات غاز، وكخطوط مياه مرنة. قد تبدو الهندسة متشابهة، لكن منطق التصنيف يختلف، لذا فإن مطابقة المنتج للواجب هي الخطوة الأولى.
الأنابيب الصناعية والحلقات الحرارية
تنمو حلقات البخار والزيت الحراري والماء الساخن مع ارتفاع درجة الحرارة. يمتص المعوض المعدني المرن ذو الأطراف ذات الحواف الحركة المحورية والجانبية عند فوهات المعدات وبين نقاط التثبيت الثابتة، مما يحمي أغلفة المضخة وحواف المبادل الحراري من الدفع الحراري. بالنسبة للخدمات الدورية، حدد مدة الدورة، وليس فقط السكتة الدماغية.
وصلة توسعة مموجة للمعوض المعدني المرن يمتص هذا المعوض ذو الحواف أو الملحومة الحركة المحورية والجانبية الناتجة عن التمدد الحراري في البخار والزيت الحراري وأنظمة الماء الساخن، مما يحمي أغلفة المضخات وحواف المبادل الحراري. جديلة مقاومة للصدأ 304 ومعدل ضغط يصل إلى 1.6 ميجا باسكال يناسب الخدمات الدورية. عرض المنتج → أجهزة الغاز ووصلات العرض
تستخدم الأنابيب الفولاذية المموجة المصنوعة من الفولاذ المقاوم للصدأ وموصلات الغاز شبه الصلبة نفس مبدأ التموج لحمل الغاز بأمان عند ضغط منخفض مع ترك الجهاز يتحرك لإجراء الخدمة. يضيف موصل الغاز المصنوع من الفولاذ المقاوم للصدأ والمعتمد من CSA تركيبًا قياسيًا واختبارًا للتسرب في المصنع - وهي ميزة موثقة عندما يطلب المفتش رؤية التصنيف.

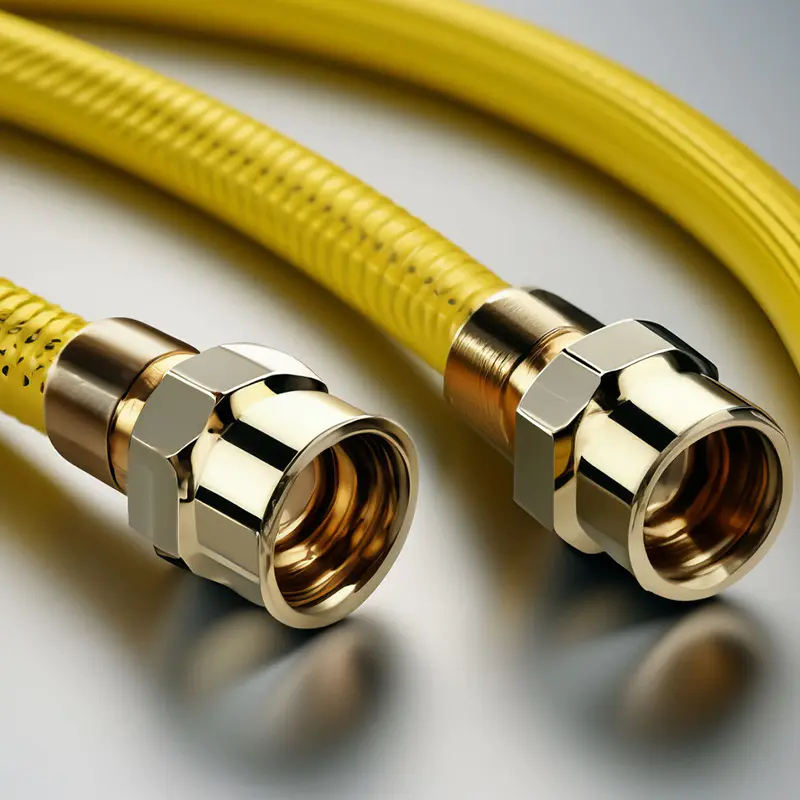

موصلات الغاز المصنوعة من الفولاذ المقاوم للصدأ والمعتمدة من CSA (DN10–DN25) مجموعة من موصلات الغاز المصنوعة من الفولاذ المقاوم للصدأ والمعتمدة من CSA والمصنوعة من 304 مادة وسمك جدار يتراوح بين 0.2 و0.25 مم واختبار التسرب بنسبة 100%. الأحجام المتوفرة من DN10 إلى DN25 مع صواميل التوهج، مناسبة لأجهزة الغاز السكنية والتجارية حيث تكون الوثائق المصنفة من قبل المفتش مهمة. عرض المنتج → إحدى الشكاوى الميدانية الشائعة هي صفير تدفق الغاز. تأتي الصافرة من نمط التدفق داخل تجويف أملس؛ يستخدم موصل الغاز الخالي من الصافرة قلبًا داخليًا على شكل لقمعه مع الحفاظ على الغلاف المصنف بتصنيف CSA ومرونة جدار المنفاخ.

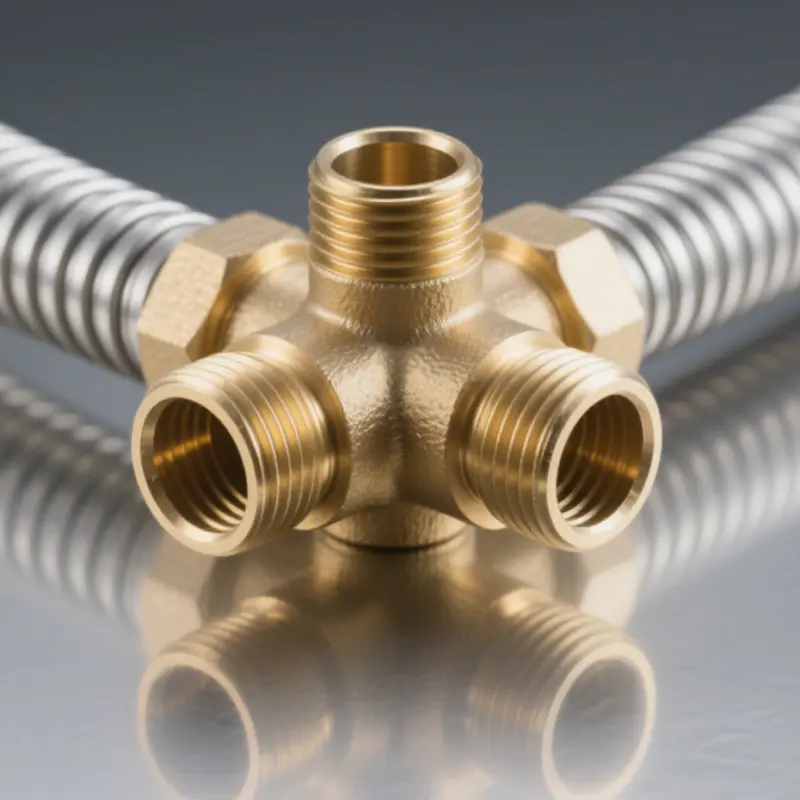

موصل غاز خالٍ من الصافرة من الفولاذ المقاوم للصدأ DN15 موصل DN15 بسمك جدار 0.25 مم، وصامولة مضيئة مقاس 15/16 بوصة - 16UNF، ومحولات متنوعة. يعمل قلبها الخالي من الصافرة على منع ضوضاء تدفق الهواء مع الحفاظ على ختم صلب باستخدام صواميل من النحاس أو الفولاذ الكربوني، وهي متوفرة بأطوال تتراوح من 12 إلى 72 بوصة للتركيبات المرنة. عرض المنتج → الأعطال الشائعة وكيفية الوقاية منها
معظم أنظمة المنفاخ الفاشلة تفشل بسبب سوء الاستخدام، وليس بسبب التصنيع. تعكس القائمة أدناه الخبرة الميدانية النموذجية في أعمال صيانة الأنابيب، ويرتبط كل عنصر مباشرةً بقاعدة التثبيت.
- الإفراط في التمديد إلى ما بعد السكتة الدماغية المقدرة - العنصر في الأسفل وينتج التاج. الوقاية: قم بتركيب محطة سفر أو استخدم عنصرًا أطول.
- التواء during installation — المنفاخ ملتوي بواسطة زوج شفة غير محاذٍ. الوقاية: قم بمحاذاة الشفتين بشكل متوازي قبل الشد.
- المطرقة المائية أو ارتفاع الضغط - ارتفاع مفاجئ يتجاوز المغلف المقدر. الوقاية: قم بتركيب الصمامات بطيئة الإغلاق وفحص الضغط العابر.
- المراسي الرئيسية المكسورة - عندما تتعطل المرساة المجاورة، يأخذ المنفاخ الدفع المحوري الكامل ويتأرجح. الوقاية: فحص المراسي سنويًا وتصميم الدفع من البداية.
- تآكل الكلوريد — الكلوريدات الخارجية الناتجة عن العزل أو مياه الغسيل تشقق 304 أسطح. الوقاية: تحدد بند 316 أو غطاء وقائي في حالة وجود الكلوريدات.
- اهتزاز عالي التردد عند نهايات الجديلة - القلق المحلي يبدأ صدعًا. الوقاية: حرك المنفاخ بعيدًا عن المصدر أو أضف دعامة تخميد.
الخلفية الميكانيكية مغطاة في ملاحظتنا حول لماذا تفشل المنافيخ المعدنية في خطوط الأنابيب الصناعية؟ . باختصار، ثلاث عادات تمنع معظم حالات الفشل: احترام السكتة الدماغية المقدرة، وتجنب الالتواء، والحفاظ على المراسي في حالة جيدة.
كيفية اختيار نظام المنفاخ: المعلمات المهمة
يبدأ الاختيار بمراجعة الواجب سطرًا تلو الآخر، وليس برقم الكتالوج. قم بتدوين نطاقات التشغيل، وليس المتوسطات: منفاخ بحجم متوسط درجة الحرارة ولكن يتم ضربه مرتين يوميًا بتجاوز 20 درجة مئوية سوف يفشل مبكرًا.
| المعلمة | لماذا يهم | ملاحظة عملية |
|---|---|---|
| المتوسطة والتآكل | يحدد درجة المواد واحتياجات الخطوط الملاحية المنتظمة | H 2 S أو الكلوريدات تغير السبيكة |
| درجة حرارة التصميم | يضبط الضغط المسموح به والتدهور | استخدم الذروة، وليس المتوسط |
| ضغط التصميم | يضبط سمك الجدار وأحمال الدفع | تشمل الضغط العابر والضغط المفاجئ |
| الحركة (axial, lateral, angular) | يحدد عدد الإلتواء والنوع | قم بإدراج الثلاثة مع الاتجاه والتكرار |
| دورة الحياة المطلوبة | يحدد مستوى التوتر في الإلتواء | حساب الدورات الحرارية الحقيقية سنويا |
| رسو متاح | يمنع الضغط والإفراط في التوجه | المراسي الرئيسية أو قضبان التعادل المطلوبة |
| نوع التركيب النهائي | شفة، نهاية اللحام، أو الحلمة الملولبة | تطابق تصنيف شفة الأنبوب |
| غلاف الفضاء | حدود الطول والملعب | التصاميم العالمية تحتاج إلى مزيد من الطول |
أرسل هذه الأرقام إلى الشركة المصنعة، واطلب عمر الدورة المتوقع عند السكتة المقدرة، ومعدلات الزنبرك، وضغط الضغط. المورد الذي يجيب على الأسئلة الثلاثة يقتبس نظام منفاخ مصمم هندسيًا؛ الشخص الذي يجيب فقط بالسعر يقتبس أنبوبًا مموجًا.
الأسئلة الشائعة حول نظام الخوار
س1: ما هو المنفاخ المصنوع من الفولاذ المقاوم للصدأ وكيف يعمل نظام المنفاخ؟
منفاخ الفولاذ المقاوم للصدأ عبارة عن أنبوب معدني مموج ينثني مثل الزنبرك بينما يحتوي على الضغط. في النظام، يمتص التمدد الحراري، والاهتزاز، وحركة الأنابيب بحيث تظل المضخات والصمامات والفلنجات ضمن أحمال التصميم الخاصة بها.
س2: ما الفرق بين المنفاخ والخرطوم المعدني والخرطوم المطاطي؟
عنصر الخوار قصير ومصمم لحركة محددة؛ خرطوم معدني أطول ويتعامل مع الاهتزازات والإزاحات الصغيرة. الخراطيم المطاطية أرخص ولكنها قديمة ومتشققة ولا يمكنها تحمل درجات الحرارة المرتفعة أو الخدمة المعرضة لخطر الحريق.
Q3: ما هي مدة بقاء موصل الغاز أو المنفاخ المصنوع من الفولاذ المقاوم للصدأ؟
الحياة تقاس بالدورات وليس بالسنوات. عادةً ما يستمر موصل الغاز المصنوع من الفولاذ المقاوم للصدأ والمعتمد من CSA والمثبت بدون مكامن الخلل طوال مدة تشغيل الجهاز. يتم تصنيف وصلات التمدد لعدد الدورات لكل EJMA، وغالبًا ما يكون من 1000 إلى 100000 دورة اعتمادًا على السكتة الدماغية والضغط.
س4: كيف أعرف إذا كان نظام المنفاخ تالفًا؟
ابحث عن التجاعيد والانتفاخات والشقوق والجديلة المكسورة وتغير اللون. قياس الطول المثبت مقابل الأصل. إذا لم يتمكن العنصر من العودة إلى طوله المحدد، أو إذا أظهر اختبار المرونة صلابة، فاستبدله قبل حدوث التسرب.
س 5: هل يمكن لنظام المنفاخ أن يمتص الاهتزازات والضوضاء؟
إنه يعزل الاهتزازات التي يحملها الهيكل عن طريق إضافة المرونة بين دعامات الأنابيب. ومع ذلك، فإن تدفق غاز الصفير يحتاج إلى نواة داخلية مشكلة - وهذا ما يفعله موصل الغاز الخالي من الصافرة - بينما يتولى المنفاخ القياسي الحركة.
س6: هل يحتاج المنفاخ ووصلات التمدد إلى صيانة؟
نعم: فحوصات بصرية سنوية، وفحص المرساة وقضيب الربط، وتنظيف الحطام من الالتفافات، ودورات التسجيل. استبدل العنصر عندما يصل إلى عدد الدورات المقدرة أو يظهر أي علامة على التشقق.
