في صناعات مثل التصنيع الصناعي والهندسة الكيميائية والأدوات الدقيقة، تعد خراطيم الختم مكونات رئيسية تضمن النقل الآمن للوسائط (الغازات والسوائل) وتمنع التسرب. لقد أصبحت المنافيخ المصنوعة من الفولاذ المقاوم للصدأ، بخصائصها المعدنية الفريدة وتصميمها الهيكلي، خيارًا مثاليًا للسيناريوهات التي تتطلب أداء إغلاق عاليًا. يمكنها معالجة قيود خراطيم الختم المطاطية أو البلاستيكية التقليدية بشكل فعال من حيث مقاومة درجات الحرارة، ومقاومة الضغط، ومقاومة التآكل. فيما يلي تفاصيل عن حلول محددة من أبعاد متعددة
التوافق بين مزايا الأداء الأساسية ومتطلبات الختم
المتطلبات الأساسية لخراطيم منع التسرب هي عدم التسرب، ومقاومة الوسائط، والقدرة على التكيف مع التغيرات البيئية (تقلبات درجة الحرارة والضغط)، ودرجة معينة من القدرة على التعويض المرن. خصائص الفولاذ المقاوم للصدأ أدناه يمكن أن تلبي هذه المتطلبات بدقة:
موثوقية ممتازة في الختم: اعتماد هيكل منفاخ متكامل مصنوع من الفولاذ المقاوم للصدأ (مثل الدرجات 304 و316)، جنبًا إلى جنب مع نهايات توصيل دقيقة الصنع (مثل الشفاه والواجهات الملولبة)، يمكنه تحقيق إحكام محكم من المعدن إلى المعدن. وبدلاً من ذلك، يمكنه تعزيز تأثير الختم بشكل أكبر من خلال المطابقة مع الحشيات المقاومة للحرارة العالية/المقاومة للتآكل (مثل الحشيات PTFE). يمكن أن يمنع بشكل فعال تسرب الغازات والسوائل (بما في ذلك الوسائط المسببة للتآكل والسوائل ذات درجة الحرارة العالية)، مع معدل تسرب منخفض يصل إلى 1×10⁻⁹ Pa·m³/s أو أقل.​
نطاق واسع لدرجة الحرارة ومقاومة الضغط: يمكن أن يعمل بثبات ضمن نطاق درجة حرارة من -270 درجة مئوية (درجة حرارة منخفضة للغاية) إلى 600 درجة مئوية (درجة حرارة عالية)، وهو أعلى بكثير من الخراطيم المطاطية (عادة -40 درجة مئوية إلى 120 درجة مئوية). وفي الوقت نفسه، يمكنها تحمل ضغوط العمل العالية (يمكن أن تصل المواصفات التقليدية إلى 1.6-10MPa، ويمكن أن تصل النماذج المخصصة خصيصًا إلى أعلى)، مما يجعلها مناسبة للاتصالات المغلقة في أنظمة خطوط الأنابيب ذات الضغط العالي.​
مقاومة التآكل وتوافق الوسائط: يمكن للفولاذ المقاوم للصدأ 304 أن يقاوم التآكل الناتج عن الماء والبخار والأحماض والقلويات الضعيفة، بينما يمكن للفولاذ المقاوم للصدأ 316 أن يتحمل الوسائط المسببة للتآكل بشدة مثل مياه البحر وأملاح الكلوريد والمذيبات العضوية. وهذا يتجنب فشل الختم الناتج عن تقادم المواد أو تآكلها بواسطة الوسائط، مما يجعلها مناسبة بشكل خاص للبيئات المسببة للتآكل في صناعات مثل الهندسة الكيميائية والمستحضرات الصيدلانية.
التعويض المرن ومقاومة الاهتزاز: يمنح الهيكل المموج الحلقي للمنفاخ قدرات تعويض محورية وجانبية وزاوية جيدة. يمكنه امتصاص عمليات الإزاحة الناتجة عن التمدد الحراري وتقلص خطوط الأنابيب، أو اهتزاز المعدات، أو عدم محاذاة التركيب، مما يقلل الضغط على الواجهات المغلقة ويقلل من خطر التسرب بسبب التوصيلات الصلبة.​
الاستقرار الهيكلي وعمر الخدمة الطويل: المادة المعدنية لا تتقادم بسهولة وتتمتع بمقاومة التعب. يمكنها الحفاظ على السلامة الهيكلية تحت ضغوط متناوبة طويلة الأمد (مثل الاهتزاز وتقلبات الضغط)، مع عمر خدمة يزيد عن 10 سنوات، أطول بكثير من الخراطيم المطاطية (عادة 1-3 سنوات).​
سيناريوهات التطبيق النموذجية
باعتبارها خراطيم مانعة للتسرب، يمكن أن تحل منفاخ الفولاذ المقاوم للصدأ محل خراطيم الختم التقليدية على نطاق واسع لحل مشاكل الختم في سيناريوهات مختلفة:​
الوصلات المختومة في خطوط الأنابيب الصناعية
يستخدم للتوصيلات المختومة بين المعدات مثل المضخات والصمامات وأوعية الضغط وخطوط الأنابيب، ومناسب بشكل خاص لأنظمة خطوط الأنابيب التي تنقل البخار عالي الحرارة والزيت الساخن والسوائل المسببة للتآكل، مثل إغلاق أنابيب الدخول / الخروج للمفاعلات الكيميائية والوصلات المرنة المختومة لخطوط أنابيب البخار في محطات الطاقة.​
في خطوط أنابيب المعدات ذات درجة الحرارة المنخفضة مثل LNG والنيتروجين السائل، يمكن استخدامها كخراطيم مانعة للتسرب لتحمل درجات الحرارة المنخفضة للغاية وتجنب التسرب الناجم عن التقصف الناتج عن درجات الحرارة المنخفضة.​
ختم الأدوات الدقيقة والعدادات
في أنظمة مسار الغاز والسائل للأدوات التحليلية (مثل كروماتوجرافيا الغاز ومقاييس الطيف الكتلي)، يمكن استخدامها كخراطيم مانعة للتسرب لضمان النقل النظيف وعدم تسرب الغازات والعينات الحاملة، مما يضمن دقة التحليل.
عند أطراف توصيل معدات القياس (مثل أجهزة قياس التدفق ومقاييس الضغط)، يقلل الختم المرن من تأثير الاهتزاز على دقة القياس ويمنع تسرب الوسط.​
حماية الختم للمعدات الميكانيكية
بالنسبة لإغلاق خطوط الأنابيب في الأنظمة الهيدروليكية والهوائية، وخاصةً لتوصيلات الأجزاء المتحركة من المعدات (مثل أسطوانات الزيت وأسطوانات الهواء)، يمكن للتعويض المرن للمنفاخ أن يمتص إزاحات الحركة، مما يضمن الختم مع تجنب تآكل خطوط الأنابيب.​
لسد أنابيب مياه التبريد وأنابيب الوقود لمعدات الطاقة مثل المحركات والضواغط، يمكنها تحمل درجات الحرارة العالية والاهتزازات أثناء تشغيل المعدات، مما يمنع تسرب الزيت والماء من التسبب في حدوث أعطال.​
متطلبات الختم في البيئات الخاصة
في الهندسة البحرية، يتم استخدامها للتوصيلات المختومة لخطوط أنابيب سطح السفينة والمعدات تحت الماء، ومقاومة التآكل بمياه البحر واهتزاز الهيكل.
في الصناعة النووية، تتمتع خراطيم الختم لنقل الوسائط المشعة بمقاومة للإشعاع وخصائص إغلاق عالية لضمان السلامة.
نقاط الاختيار الرئيسية ومواصفات التثبيت
1. الاختيار العلمي​
العيار والطول: حدد العيارات مثل DN6-DN300 وفقًا لمتطلبات التدفق المتوسط. يجب تحديد الطول بناءً على تعويض إزاحة خط الأنابيب، مع الاحتفاظ بهامش مرن معين (عادةً أطول بنسبة 10%-20% من طول الاتصال الصلب).​
الضغط ودرجة الحرارة: وفقًا لضغط عمل النظام (يجب أن يكون ضغط التصميم ≥1.5 مرة من ضغط العمل) ونطاق درجة الحرارة، حدد أدناه مستويات الضغط والمواد المقابلة (مثل الفولاذ المقاوم للصدأ 310S المفضل لظروف العمل ذات درجة الحرارة العالية).​
خصائص الوسط: بالنسبة للوسائط المسببة للتآكل، حدد مواد 304 أو 316 أو Hastelloy وفقًا لتركيبة الوسط (مثل تركيز أيون الكلوريد). إذا لزم الأمر، قم بتنفيذ طلاء الجدار الداخلي (مثل طلاء PTFE) لتعزيز مقاومة التآكل
طريقة التوصيل: حدد أشكال التوصيل مثل الفلنجات (لحام المقبس، اللحام التناكبي)، والخيوط (NPT، وخيوط G)، والموصلات السريعة وفقًا لنوع واجهة الجهاز، مما يضمن مطابقة الختم مع الواجهة (مثل يجب أن يكون سطح ختم الحافة متوافقًا مع مادة الحشية).​
2. مواصفات التثبيت​
تجنب الإفراط في الانحناء والالتواء: أثناء التثبيت، يجب ألا يقل نصف قطر الانحناء عن نصف قطر الانحناء المحدد بواسطة المنتج (عادة 3-6 أضعاف قطر الأنبوب). يُمنع منعا باتا التواء المنفاخ لمنع تلف الهيكل المموج، مما قد يؤثر على الختم وعمر الخدمة.​
التثبيت والتوجيه: للتثبيت لمسافات طويلة، يجب تعيين الدعامات الثابتة على طرفي المنفاخ، ويجب إضافة دعامات التوجيه في المنتصف لتجنب إزاحة المنفاخ الناتج عن الوزن الذاتي لخط الأنابيب أو التأثير المتوسط، مما يضمن ضغطًا موحدًا على الواجهة المختومة.​
معالجة سطح الختم: قبل التوصيل، قم بتنظيف بقع الزيت والنتوءات على أسطح الحواف والواجهات الملولبة. بالنسبة لوصلات الحافة، قم بربط البراغي بالتساوي (اربطها قطريًا خطوة بخطوة). بالنسبة للتوصيلات الملولبة، استخدم مادة مانعة للتسرب (مثل شريط PTFE) لتعزيز أداء الختم
اختبار التسرب: بعد التركيب يجب إجراء اختبار الضغط (هوائي أو هيدروليكي). يكون ضغط الاختبار 1.25 مرة ضغط العمل، ويتم الحفاظ على الضغط لمدة 30 دقيقة دون انخفاض الضغط أو التسرب حتى يتم تأهيله.​
فوائد التطبيق
تقليل مخاطر التسرب: بالمقارنة مع خراطيم الختم المطاطية التقليدية، يتم تقليل معدل تسرب منفاخ الفولاذ المقاوم للصدأ بأكثر من 90%، مما يقلل من حوادث السلامة الناجمة عن التسرب المتوسط (مثل الحرائق الناجمة عن تسرب الوسائط القابلة للاشتعال والمتفجرة، والإصابة الشخصية الناجمة عن تسرب الوسائط المسببة للتآكل).​
انخفاض تكاليف الصيانة: تعمل خاصية عمر الخدمة الطويل على إطالة دورة الاستبدال بمقدار 3-5 مرات. وفي الوقت نفسه، تقلل مقاومة التآكل ومقاومة درجات الحرارة من تكرار الصيانة الناتج عن شيخوخة المواد، ويمكن توفير تكلفة الصيانة الشاملة بأكثر من 50%.​
حدود التطبيق الموسعة: يمكن أن تعمل بثبات في البيئات (درجة الحرارة العالية، الضغط العالي، التآكل القوي) التي لا تستطيع خراطيم الختم التقليدية التكيف معها، مما يوفر حلول منع تسرب موثوقة لظروف العمل الخاصة.​
تحسين استقرار النظام: تقلل قدرة التعويض المرنة من تأثير إجهاد خطوط الأنابيب على واجهات المعدات، وتحمي المعدات الدقيقة مثل المضخات والصمامات، وتطيل عمر الخدمة.​
ملخص
بصفتها خراطيم مانعة للتسرب، تحقق المنافيخ المصنوعة من الفولاذ المقاوم للصدأ فوائد شاملة تتمثل في "الختم العالي، والمقاومة، وعمر الخدمة الطويل، وسهولة التركيب" من خلال المزايا الكامنة في المواد المعدنية والتصميم المرن للهيكل المموج. إنها خيار مثالي لترقية واستبدال الخراطيم التقليدية في مجال الختم الصناعي، خاصة في السيناريوهات ذات المتطلبات الصارمة بشأن أداء الختم والقدرة على التكيف البيئي، مما يوفر ضمانًا قويًا للتشغيل الآمن والمستقر للنظام.

أنظمة التدفئة (بما في ذلك التدفئة المدنية، والتدفئة الصناعية، والتدفئة بالطاقة الجديدة، وما إلى ذلك) لها متطلبات أساسية لخطوط الأنابيب، مثل مقاومة درجات الحرارة العالية، ومقاومة التعب الحراري، والختم الموثوق، والقدرة على التكيف مع التمدد الحراري والانكماش، والتوافق المتوسط. الأنابيب المعدنية التقليدية (مثل الأنابيب الفولاذية المجلفنة) معرضة للتشقق بسبب الإجهاد الحراري، في حين أن الأنابيب البلاستيكية محدودة بالحد الأقصى لدرجة الحرارة. ومع ذلك، فإن منفاخ الفولاذ المقاوم للصدأ، بمواده الفريدة وتصميمه الهيكلي، يمكن أن يحل هذه المشكلات بشكل فعال ويصبح حلاً مثاليًا لخطوط الأنابيب لأنظمة التدفئة. فيما يلي توضيح لحلول تطبيقية محددة من أبعاد متعددة
التكيف المتعمق لمزايا الأداء الأساسية مع متطلبات نظام التدفئة
تتميز بيئة تشغيل أنظمة التدفئة بتقلبات كبيرة في درجات الحرارة (-10 درجة مئوية إلى 300 درجة مئوية)، ووسائط متنوعة (الماء الساخن، والبخار، والزيت الموصل للحرارة، وما إلى ذلك)، ووجود الإجهاد الحراري والاهتزاز. أداء منفاخ الفولاذ المقاوم للصدأ يمكن أن يلبي بدقة هذه المتطلبات:
مقاومة ممتازة لدرجات الحرارة العالية واستقرار حراري: يمكن للفولاذ المقاوم للصدأ 304 أن يتحمل بيئات درجة الحرارة المتوسطة أقل من 200 درجة مئوية (مثل تسخين الماء الساخن المدني)، ويمكن للفولاذ المقاوم للصدأ 316 التكيف مع سيناريوهات درجات الحرارة العالية التي تتراوح بين 200-400 درجة مئوية (مثل خطوط أنابيب البخار الصناعية)، والدرجات الخاصة (مثل 310S) يمكن أن تعمل بثبات في أنظمة التسخين المفتوحة فوق 600 درجة مئوية. لن تتقادم المادة أو تضعف قوتها بسبب درجات الحرارة المرتفعة على المدى الطويل
مقاومة التعب الحراري والقدرة على تعويض التمدد: يمنح الهيكل المموج الحلقي للمنفاخ قابلية تمدد محورية جيدة. أثناء دورة بدء تشغيل نظام التسخين (ارتفاع درجة الحرارة) وإيقافه (انخفاض درجة الحرارة)، يمكنه امتصاص تغير طول خط الأنابيب الناتج عن التمدد الحراري والانكماش (يمكن أن يصل مبلغ التعويض إلى 5%-10% من طوله)، مما يقلل من ارتخاء الواجهة أو تشقق خط الأنابيب الناتج عن التوصيلات الصلبة. وهي مناسبة بشكل خاص لتوصيل الغلايات والمبادلات الحرارية وغيرها من المعدات بخطوط الأنابيب الرئيسية
التوافق المتوسط والمقاومة للتآكل: إنه يتحمل وسائل التسخين الشائعة مثل الماء الساخن والبخار والزيت الموصل للحرارة. يمكن أن يقاوم الفولاذ المقاوم للصدأ 304 تحجيم أيونات الكالسيوم والمغنيسيوم في الماء وتآكل الأكسجين. يمكن للفولاذ المقاوم للصدأ 316 أن يتحمل التآكل الناتج عن البخار المحتوي على الكبريت ووسائل التوصيل الحراري الحمضية الضعيفة، مع تجنب التسرب المتوسط الناتج عن التآكل وثقب الجدار الداخلي لخط الأنابيب.​
موثوقية الختم وقدرة تحمل الضغط: من خلال الفلنجات والخيوط وهياكل التوصيل الأخرى المصنعة بدقة، جنبًا إلى جنب مع حشوات الختم المقاومة للحرارة العالية (مثل حشوات الجرافيت، والحشيات المغطاة بالمعدن)، يمكن تحقيق الختم بدون تسرب تحت درجات حرارة عالية على المدى الطويل. يمكن أن يصل ضغط العمل إلى 1.6-10MPa، مما يلبي متطلبات الضغط للتدفئة المدنية ذات الضغط المنخفض (أقل من 0.6MPa) وأنظمة البخار الصناعية ذات الضغط العالي (فوق 4.0MPa).​
كفاءة التوصيل الحراري وتوفير الطاقة: التوصيل الحراري للفولاذ المقاوم للصدأ (حوالي 16-21 واط/(م·ك)) أعلى من الأنابيب البلاستيكية، والهيكل الحلقي للمنفاخ يمكن أن يزيد من مساحة الاتصال بين الوسط وخط الأنابيب، مما يسرع نقل الحرارة. وفي الوقت نفسه، يمكن تجهيز الجدار الخارجي لخط الأنابيب بشكل ملائم بطبقة عازلة لتقليل فقدان الحرارة وتحسين أداء توفير الطاقة للنظام.
سيناريوهات التطبيق النموذجية
يمكن لمنفاخ الفولاذ المقاوم للصدأ أن يحل على وجه التحديد نقاط الألم في تطبيق خطوط الأنابيب التقليدية في أنواع مختلفة من أنظمة التدفئة:
أنظمة التدفئة المدنية والمياه الساخنة
توصيل الأنابيب الفرعية بين المشعاعات والأنابيب الرئيسية: باستخدام مرونة المنفاخ، يمكنها بسهولة تجاوز العوائق مثل الجدران والأثاث، وتقليل استخدام الأكواع، وتقليل مقاومة تدفق المياه؛ وفي الوقت نفسه، فإنها تمتص توسع وانكماش خط الأنابيب أثناء مواسم التسخين وغير التسخين لتجنب تسرب الواجهة.

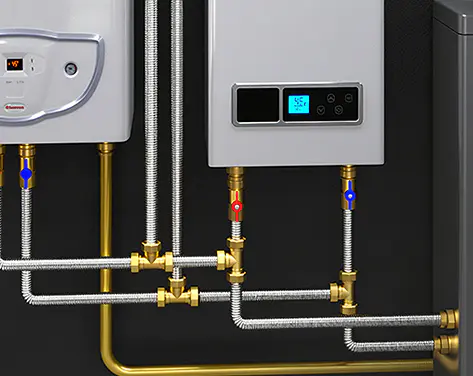

الاتصال بين الغلايات المعلقة على الحائط وخطوط أنابيب الماء الساخن: يمكنها تحمل درجة حرارة الماء الساخن 80-95 درجة مئوية أثناء تشغيل الغلايات المعلقة على الحائط، ومقاومة التعب الحراري الناجم عن بدء التشغيل والإغلاق المتكرر، وهي أكثر متانة من الخراطيم المطاطية (سهلة التقادم) والأنابيب النحاسية (صلابة قوية)، مع عمر خدمة يزيد عن 15 عامًا.​

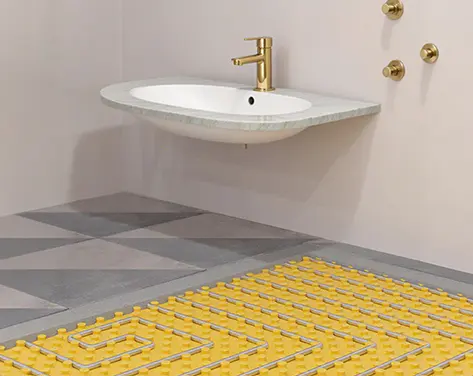

توصيل المشعبات في التدفئة المشعة الأرضية ذات درجة الحرارة المنخفضة (التدفئة الأرضية المائية): يمكن لمنفاخ العيار الصغير (DN15-DN25) التكيف مع التصميم متعدد الفروع لأنابيب التدفئة الأرضية، وتقليل مقاومة تدفق المياه، وتحسين توحيد تبديد الحرارة.
أنظمة التدفئة الصناعية
الاتصال بين الغلايات وخطوط أنابيب البخار: عند مخرج الغلايات التي تعمل بالفحم/الغاز، يمكن للمنفاخ امتصاص التمدد الحراري الشديد أثناء بدء تشغيل الغلاية، وحماية الصمامات وواجهات خطوط الأنابيب، وتجنب تسرب البخار (درجة حرارة البخار عادة 150-300 درجة مئوية، والضغط 1.0-4.0MPa).​
أنظمة تسخين الزيت الموصل للحرارة: يستخدم لربط أفران الزيت الموصلة للحرارة مع المفاعلات والمجففات وغيرها من المعدات. يمكن للفولاذ المقاوم للصدأ 316 أن يتحمل التآكل طويل الأمد للزيت الموصل للحرارة (درجة الحرارة 200-300 درجة مئوية)، كما أن مقاومته للاهتزاز (الناتجة عن تشغيل المضخة) تمنع ارتخاء وصلات خطوط الأنابيب.​
توصيل خطوط أنابيب معدات التدفئة الكهربائية: مثل خطوط أنابيب الدخول والخروج لمفاعلات التدفئة الكهربائية، يمكن للمنفاخ أن يتكيف مع درجة الحرارة المحلية العالية لعناصر التسخين الكهربائية، ولا توجد مشكلة في انبعاث الرائحة من الأنابيب البلاستيكية.​
أنظمة التدفئة بالطاقة الجديدة
خطوط أنابيب الدورة الدموية لأنظمة التجميع الحراري للطاقة الشمسية: توصيل مجمعات الطاقة الشمسية وخزانات تخزين الماء الساخن، يمكن للفولاذ المقاوم للصدأ 304 مقاومة درجات الحرارة العالية (70-100 درجة مئوية) تحت أشعة الشمس المباشرة وتآكل المطر، ويتكيف الهيكل المرن مع الإزاحة الطفيفة للمجمعات بسبب زوايا التثبيت.​
خطوط أنابيب تدوير المياه لمضخات الحرارة ذات مصدر الهواء: في نطاق تقلب درجات الحرارة من -10 درجة مئوية إلى 55 درجة مئوية، يمكن للمنفاخ تعويض توسع وانكماش خطوط الأنابيب الناجم عن التغيرات في درجات الحرارة البيئية، وتجنب التقصف الناتج عن درجات الحرارة المنخفضة أو تشوه الأنابيب البلاستيكية بسبب درجات الحرارة العالية.​
سيناريوهات التدفئة الخاصة
خطوط أنابيب التطهير بالبخار في صناعة تجهيز الأغذية: الجدار الداخلي لمنفاخ الفولاذ المقاوم للصدأ سلس وسهل التنظيف، ويلبي معايير النظافة الغذائية (مثل شهادة 3A)، ويتحمل التطهير بالبخار بدرجة حرارة عالية تصل إلى 121 درجة مئوية، ولا يوجد خطر التلوث بالصدأ.​
توصيل خطوط الأنابيب لمعدات التدفئة المختبرية (مثل حمامات الزيت، وخزانات درجة الحرارة الثابتة): يمكن للمنفاخ ذو العيار الصغير (DN6-DN15) أن يتكيف بدقة مع المعدات الدقيقة، وتضمن مقاومتها للاهتزاز انتقالًا مستقرًا للوسط أثناء التجارب.
نقاط الاختيار الرئيسية ومواصفات التثبيت
1. الاختيار العلمي​
مطابقة المواد: تم اختيار الفولاذ المقاوم للصدأ 304 لأنظمة درجة الحرارة المتوسطة (أقل من 200 درجة مئوية)؛ يتم اختيار الفولاذ المقاوم للصدأ 316 للأنظمة ذات درجة الحرارة العالية (200-400 درجة مئوية) أو الوسائط المسببة للتآكل (مثل البخار المحتوي على الكبريت)؛ يتم اختيار الفولاذ المقاوم للصدأ 310S لأنظمة درجات الحرارة العالية جدًا (> 400 درجة مئوية).
العيار وتقييم الضغط: حدد عيار DN10-DN300 وفقًا لمعدل تدفق وسط التسخين (يُستخدم DN15-DN50 بشكل شائع للأغراض المدنية، وDN50-DN200 للأغراض الصناعية)؛ يجب أن يكون ضغط العمل ≥1.25 مرة ضغط تصميم النظام (على سبيل المثال، إذا كان ضغط التصميم لنظام البخار هو 1.6MPa، فاختر منفاخ بتصنيف ≥2.0MPa).​
طريقة التوصيل: يتم استخدام التوصيل الملولب (مع شريط المواد الخام المقاوم للحرارة العالية) بشكل شائع في الأنظمة المدنية؛ يتم استخدام وصلات الفلنجة (مع حشوات الجرح المعدنية) في الغالب في الأنظمة الصناعية؛ يمكن اختيار الوصلات الحلقية لتوصيل المعدات الدقيقة (لضمان إمكانية التنظيف دون زوايا ميتة).
مبلغ تعويض التوسيع: احسب مقدار التمدد الحراري وفقًا لطول خط الأنابيب وفرق درجة الحرارة (الصيغة: ΔL=α×L×ΔT، حيث α هو معامل التمدد الخطي للفولاذ المقاوم للصدأ)، مع التأكد من أن مقدار تعويض المنفاخ هو ≥ القيمة المحسوبة لتجنب التمدد أو الضغط المفرط.​
2. مواصفات التثبيت​
المعالجة المسبقة والتنظيف: قبل التثبيت، قم بإزالة مقياس الأكسيد وبقع الزيت في خط الأنابيب. تحتاج الأنظمة ذات درجات الحرارة المرتفعة إلى إزالة الشحوم (مثل التنظيف باستخدام ثلاثي كلور الإيثيلين)؛ عند التوصيل مع المعدات الغذائية والصيدلانية، يجب اختيار منفاخ ذو جدران داخلية مصقولة كهربائيا لتجنب النمو الميكروبي.​
الثني والتثبيت: نصف قطر الانحناء هو ≥ نصف القطر المحدد بواسطة المنتج (عادةً 6-10 أضعاف قطر الأنبوب). يحظر استخدام القوة المفرطة أثناء الانحناء البارد للتسبب في تشوه التموج. يتم وضع دعامات منزلقة كل 2-3 متر في القسم المستقيم (مما يسمح بالتمدد المحوري)، ويتم وضع دعامات ثابتة عند طرفي قسم التعويض للحد من الإزاحة الجانبية.​
الختم والعزل: عند استخدام وصلة الفلنجة، قم بربط المسامير بالتساوي (خطوة بخطوة قطريًا) لتجنب فشل الختم الناتج عن الحمل اللامركزي؛ خطوط الأنابيب ذات الحرارة المرتفعة تحتاج إلى تغليفها بطبقات عازلة (مثل الصوف الصخري، سيليكات الألومنيوم) خارج المنفاخ، ولكن يجب حجز مساحة التمدد لمنع الطبقة العازلة من إعاقة تعويض المنفاخ.​
التشغيل التجريبي والاختبار: بعد التثبيت، قم بإجراء اختبار ضغط الماء (ضغط الاختبار هو 1.5 مرة من ضغط العمل، ويتم الحفاظ على الضغط لمدة 30 دقيقة دون تسرب)؛ تحتاج أنظمة درجة الحرارة العالية إلى إجراء تشغيل ساخن لمراقبة ما إذا كان المنفاخ يتوسع ويتقلص بسلاسة وما إذا كان هناك تسرب في الواجهة.​
فوائد التطبيق
إطالة عمر خدمة النظام: يمكن لمقاومة التعب الحراري لمنفاخ الفولاذ المقاوم للصدأ إطالة دورة التشغيل الخالية من المشاكل لنظام التدفئة لأكثر من 10 سنوات، وهو ما يتجاوز بكثير تلك الخاصة بالأنابيب الفولاذية المجلفنة (5-8 سنوات) والأنابيب البلاستيكية (3-5 سنوات)، مما يقلل تكاليف الاستبدال.
تقليل تكاليف الصيانة: مقاومة التآكل ومقاومة درجات الحرارة العالية تقلل من صيانة الإغلاق الناتج عن تآكل وتمزق خط الأنابيب، ويمكن تقليل تكاليف الصيانة السنوية بنسبة 40%-60%؛ وخاصة في أنظمة التدفئة الصناعية، يمكن تجنب خسائر الإنتاج الناجمة عن تسرب المواد المتوسطة
تحسين السلامة التشغيلية: يقلل الختم المانع للتسرب والتصميم المضاد للإجهاد الحراري من مخاطر الحروق والحرائق الناجمة عن تسرب الوسائط ذات درجة الحرارة العالية (مثل البخار والزيت الموصل للحرارة)، ويمكن أن يقلل من خسائر الممتلكات الناجمة عن تسرب المياه المنزلية في التدفئة المدنية.​
تعزيز قدرة النظام على التكيف: إن قدرة التعويض المرنة تجعل تركيب خطوط الأنابيب غير محدود بهياكل البناء (مثل الجدران والأرضيات)، ومناسب بشكل خاص لتحويل أنظمة التدفئة في المباني القديمة، مما يقلل من حفر الجدران والأضرار الهيكلية.​
ملخص
من خلال المزايا المزدوجة للمواد والهيكل، يحقق منفاخ الفولاذ المقاوم للصدأ أداءً شاملاً "لمقاومة درجات الحرارة العالية، ومقاومة التمدد، والختم المستقر، وعمر الخدمة الطويل" في أنظمة التدفئة. سواء أكان الأمر يتعلق بمتطلبات الراحة للتدفئة المدنية أو ظروف العمل القاسية للتدفئة الصناعية، فيمكنهم توفير حلول موثوقة لخطوط الأنابيب، ووضع أساس متين للتشغيل الفعال والآمن لأنظمة التدفئة.​

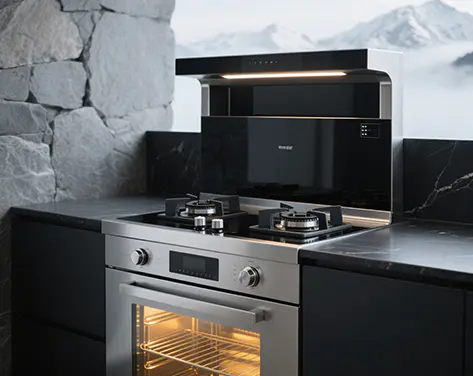

تتمتع المواقد (بما في ذلك مواقد الغاز المنزلية، ومواقد المطبخ التجارية، والأفران الصناعية، وما إلى ذلك) بمتطلبات صارمة لتوصيل خطوط الأنابيب، مثل السلامة ومقاومة التسرب، ومقاومة درجات الحرارة العالية، ومقاومة التآكل للغاز وشوائبه، ومرونة التركيب، والموثوقية على المدى الطويل. الخراطيم المطاطية التقليدية معرضة للشيخوخة والتشقق ولدغات الفئران، في حين تفتقر الأنابيب المعدنية الصلبة إلى المرونة، مما يجعل التثبيت صعبًا. يمكن لمنفاخ الفولاذ المقاوم للصدأ، بخصائصه المادية الفريدة وتصميمه الهيكلي، معالجة نقاط الألم هذه بشكل فعال ويصبح خيارًا مثاليًا لخطوط أنابيب توصيل الموقد. فيما يلي توضيح لحلول تطبيقية محددة من أبعاد متعددة
مزايا الأداء الأساسية والمطابقة الدقيقة مع متطلبات الموقد
تتميز بيئة تشغيل المواقد بارتفاع درجة الحرارة المحيطة (تصل إلى 150 درجة مئوية بالقرب من الموقد)، والاشتعال المتكرر وانطفاء اللهب، والتلامس مع الغاز (الغاز الطبيعي، وغاز البترول المسال) والمياه المكثفة، والحاجة إلى اتصال آمن ومرن. أداء منفاخ الفولاذ المقاوم للصدأ يمكن أن يلبي بدقة هذه المتطلبات:
سلامة ممتازة ومقاومة للتسرب: مصنوعة من الفولاذ المقاوم للصدأ 304 عالي الجودة، وتتميز المنفاخ بهيكل من قطعة واحدة بدون مفاصل في المنتصف، مما يقلل من خطر التسرب. نهايات التوصيل (الملولبة أو سريعة التوصيل) مصنوعة بدقة ومجهزة بحلقات مانعة للتسرب خاصة (مثل مطاط النتريل أو EPDM) المتوافقة مع الغاز، مما يضمن الختم الموثوق به حتى في ظل الاستخدام طويل الأمد وتغيرات درجة الحرارة.​
مقاومة درجات الحرارة العالية ومقاومة الحريق: يمكنها تحمل درجات حرارة عالية تصل إلى 300 درجة مئوية، وهي أعلى بكثير من درجة الحرارة المحيطة بالقرب من موقد الموقد. حتى لو لامست اللهب المكشوف عن طريق الخطأ، فإنها لن تذوب أو تحترق، مما يتجنب حوادث الحريق الناجمة عن حرق الخراطيم، وهو أكثر أمانًا من الخراطيم المطاطية.​
مقاومة التآكل وتوافق الغاز: إنه مقاوم للتآكل الناتج عن مكونات الغاز (مثل الكبريتيدات في الغاز الطبيعي) والمياه المكثفة المتولدة أثناء احتراق الغاز، مما يتجنب الصدأ والانثقاب. وهو متوافق مع الغازات المختلفة، بما في ذلك الغاز الطبيعي وغاز البترول المسال والغاز الصناعي، دون تحلل أو تفاعل مادي.​
المرونة والقدرة على التكيف مع التركيب: يمكن ثني المنفاخ بحرية (أقل نصف قطر الانحناء هو 3-5 أضعاف قطر الأنبوب)، والتكيف مع التخطيط المكاني المعقد للمطابخ. يمكن توصيل مصدر الغاز (عداد الغاز، أسطوانة الغاز) بالموقد بسهولة، مما يقلل الحاجة إلى الأكواع والمحولات، ويبسط عملية التركيب.​
مكافحة الشيخوخة وعمر الخدمة الطويل: على عكس الخراطيم المطاطية المعرضة للشيخوخة والتصلب والتشقق بسبب درجة الحرارة والأشعة فوق البنفسجية وأبخرة الزيت، فإن منفاخ الفولاذ المقاوم للصدأ يتميز بأداء مضاد للشيخوخة. يمكن أن يصل عمر الخدمة إلى 10-15 عامًا، وهو ما يتجاوز بكثير عمر الخدمة للخراطيم المطاطية من 18 شهرًا إلى عامين، مما يقلل من تكرار الاستبدال.​
سيناريوهات التطبيق النموذجية
يمكن تطبيق منفاخ الفولاذ المقاوم للصدأ على أنواع مختلفة من المواقد لحل مشاكل الاتصال:
مواقد الغاز المنزلية

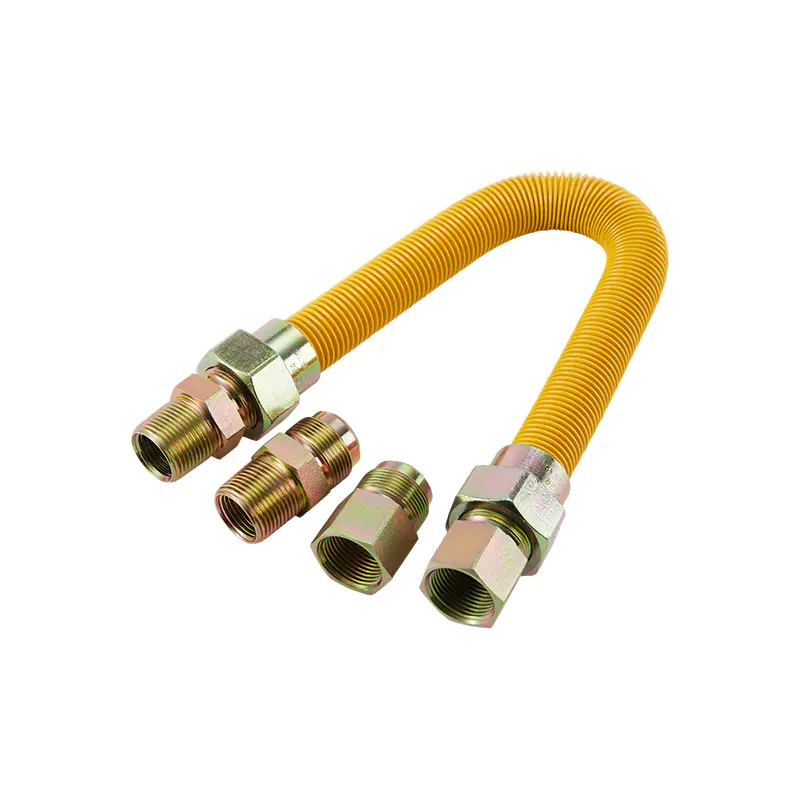

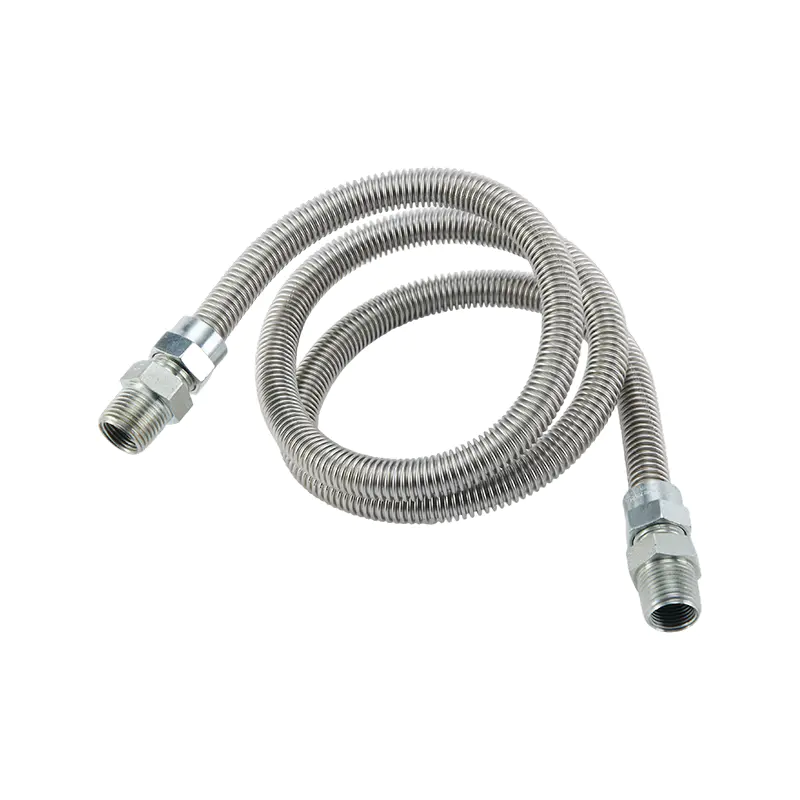

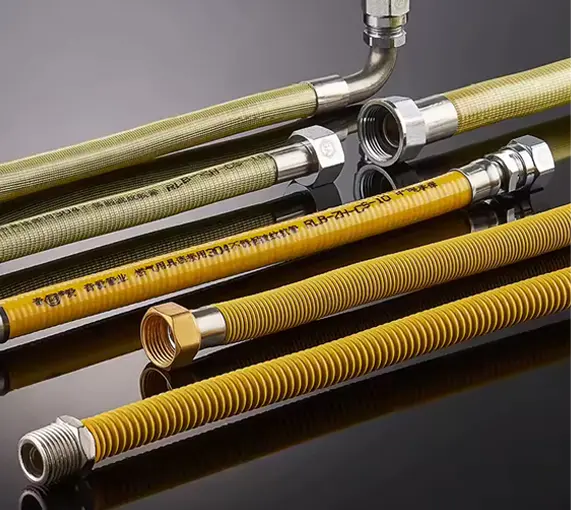

التوصيل بين عداد الغاز والموقد: في المطابخ المنزلية، يتم استخدامه لتوصيل عداد الغاز أو صمام الغاز بالموقد. تسمح مرونتها بالتمرير عبر الخزانات وحول العوائق، مما يؤدي إلى تجنب المخاطر الأمنية الناجمة عن سحق الخراطيم المطاطية أو ثنيها.​
توصيل الموقد المدمج: بالنسبة للمواقد المدمجة المثبتة في الخزانات، يمكن ثني المنافيخ بشكل مناسب ليناسب المساحة الضيقة، مما يضمن التهوية الجيدة وتجنب تراكم الغاز.​
مواقد المطبخ التجارية
المواقد الكبيرة في المطاعم والمقاصف: تستخدم لربط المواقد التجارية (مثل مواقد الووك، ومواقد البخار) بخط أنابيب الغاز. يمكن أن يتحمل بيئة درجة الحرارة العالية للمطابخ التجارية واهتزاز المواقد أثناء الاستخدام، مما يضمن إمدادات غاز مستقرة.
قلايات وأفران الغاز: مقاومة المنفاخ لدرجات الحرارة العالية تجعلها مناسبة لتوصيل قلايات وأفران الغاز التي تولد حرارة عالية أثناء التشغيل، مما يتجنب تلف الأنابيب بسبب ارتفاع درجة الحرارة.​
أفران صناعية
أفران التدفئة الصناعية وأفران التلدين: تستخدم لخطوط أنابيب إمداد الغاز للأفران الصناعية. يمكن أن يتكيف مع درجة الحرارة العالية حول الفرن وتقلبات ضغط الغاز الصناعي، مما يضمن إمدادات الغاز الآمنة والمستمرة.
نقاط الاختيار الرئيسية ومواصفات التثبيت
1. الاختيار العلمي​
المادة والعيار: الفولاذ المقاوم للصدأ 304 يكفي للمواقد المنزلية والتجارية العامة؛ بالنسبة للبيئات الصناعية ذات الظروف الأكثر قسوة، يمكن اختيار الفولاذ المقاوم للصدأ 316 لتحسين مقاومة التآكل. يتم اختيار العيار حسب استهلاك الغاز للموقد، عادة DN10 (3/8 بوصة) للمواقد المنزلية وDN15 (1/2 بوصة) أو أكبر للمواقد التجارية.​
الطول وتصنيف الضغط: يجب أن يكون الطول مناسبًا، وبشكل عام لا يتجاوز 2 متر للاستخدام المنزلي لتجنب مقاومة الأنابيب المفرطة. يجب أن يكون معدل الضغط ≥ 1.6 ميجا باسكال لتلبية متطلبات ضغط إمداد الغاز (عادةً 2-3 كيلو باسكال للمنزل، وحتى 5 كيلو باسكال للأغراض التجارية).​

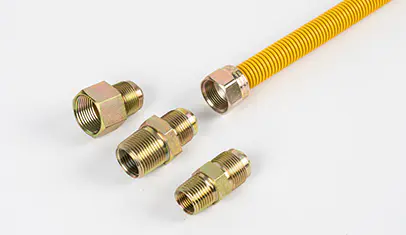

نوع الاتصال: تستخدم المواقد المنزلية عادةً وصلات ملولبة مع صواميل خاصة بالغاز؛ يمكن للمواقد التجارية استخدام وصلات الحافة أو وصلات التوصيل السريع لسهولة التفكيك والصيانة
2. مواصفات التثبيت​
تجنب الإفراط في الانحناء والالتواء: أثناء التثبيت، يجب ألا يقل نصف قطر الانحناء عن القيمة المحددة لمنع تلف هيكل المنفاخ والتأثير على عمر الخدمة والسلامة. لا تقم بتحريف خط الأنابيب لتجنب فك الختم
التثبيت الثابت: يجب تثبيت المنفاخ بمشابك خاصة على فترات (كل 50-80 سم) لتجنب اهتزازه واحتكاكه بأشياء أخرى مما قد يسبب التآكل. لا تسحب خط الأنابيب بالقوة أثناء التثبيت
يجب إبقاء خط الأنابيب على مسافة لا تقل عن 30 سم من موقد الموقد والمكونات الأخرى ذات درجة الحرارة المرتفعة. وإذا كان ذلك لا مفر منه، فيجب اتخاذ تدابير العزل الحراري (مثل الأكمام العازلة للحرارة).​
كشف التسرب: بعد التثبيت، يجب إجراء اختبار التسرب. ضع الماء والصابون على أجزاء التوصيل؛ إذا لم يتم إنشاء أي فقاعات، فإنه يشير إلى عدم وجود تسرب. لا تستخدم اللهب المكشوف للكشف عن التسرب لتجنب الخطر.​
الفحص والاستبدال المنتظم: افحص المنافيخ بانتظام بحثًا عن علامات التلف أو التآكل أو التوصيلات المفكوكة. ويجب استبداله في الوقت المناسب عند وصوله إلى عمر الخدمة أو تلفه، ويجب استبداله بواسطة موظفين محترفين.​
فوائد التطبيق
تحسين السلامة: استخدام منفاخ الفولاذ المقاوم للصدأ يقلل من خطر تسرب الغاز الناتج عن الشيخوخة، وعضات الفئران، وارتفاع درجة حرارة الخراطيم المطاطية، مما يمنع بشكل فعال انفجارات الغاز وحوادث الحرائق، ويضمن سلامة الأرواح والممتلكات.
تقليل تكاليف الصيانة: إن عمر الخدمة الطويل يقلل من تكرار الاستبدال مقارنة بالخراطيم المطاطية، مما يوفر التكلفة ومتاعب الاستبدال المتكرر. وفي الوقت نفسه، فإن مقاومتها للتآكل تقلل من أعمال الصيانة الناجمة عن تلف خطوط الأنابيب
تبسيط التثبيت: مرونة المنفاخ تجعل تركيب خطوط أنابيب الموقد أكثر ملاءمة، والتكيف مع تخطيطات المطبخ المختلفة، مما يقلل من صعوبة البناء، ويحسن كفاءة التثبيت.
الامتثال لمعايير السلامة: يلبي متطلبات معايير السلامة الوطنية لأجهزة الغاز (مثل GB 29993-2013 "خراطيم الغاز المموجة المصنوعة من الفولاذ المقاوم للصدأ")، ويمكنه اجتياز فحص الإدارات ذات الصلة، مما يضمن الامتثال للوائح.​
ملخص
منفاخ الفولاذ المقاوم للصدأ، مع سلامته، ومقاومته لدرجات الحرارة العالية، ومقاومة التآكل، والمرونة، وعمر الخدمة الطويل، يوفر حل اتصال موثوقًا لمختلف المواقد. إنه يحل بشكل فعال مخاطر السلامة وصعوبات التثبيت لخطوط أنابيب التوصيل التقليدية، ويعتبر خيارًا مثاليًا لتحسين سلامة وموثوقية أنظمة إمداد غاز الموقد.

الأنظمة الصحية (بما في ذلك النظافة الطبية، ومعالجة الأغذية والمشروبات، وإنتاج الأدوية، ومرافق الصرف الصحي العامة) لديها متطلبات صارمة للغاية لخطوط الأنابيب، مثل النظافة العالية، ومقاومة التآكل، وسهولة التنظيف، وعدم السمية، والامتثال لمعايير النظافة. غالبًا ما تواجه خطوط الأنابيب التقليدية (مثل الأنابيب البلاستيكية أو الأنابيب المعدنية العادية) مشاكل مثل سهولة التلوث أو صعوبة التنظيف أو التآكل في البيئات القاسية. يمكن لمنفاخ الفولاذ المقاوم للصدأ، بخصائصه المادية وتصميمه الهيكلي، أن يلبي بشكل مثالي الاحتياجات الخاصة للأنظمة الصحية ويصبح حلاً موثوقًا لخطوط الأنابيب. فيما يلي توضيح لحلول تطبيقية محددة من أبعاد متعددة
المطابقة الدقيقة لمزايا الأداء الأساسية مع متطلبات النظام الصحي
تعمل الأنظمة الصحية في بيئات تتميز بالتنظيف المتكرر (CIP/SIP)، والاتصال بعوامل التنظيف المختلفة (الأحماض والقلويات)، والتطهير بدرجة حرارة عالية، والوقاية الصارمة من نمو الميكروبات. أداء منفاخ الفولاذ المقاوم للصدأ يمكن أن يلبي بدقة هذه المتطلبات:
مقاومة ممتازة للتآكل: مصنوعة من الفولاذ المقاوم للصدأ 304 أو 316L، يمكنها مقاومة التآكل الناتج عن عوامل التنظيف المختلفة (مثل حمض البيراسيتيك وهيدروكسيد الصوديوم) والمطهرات المستخدمة في الأنظمة الصحية. يتمتع الفولاذ المقاوم للصدأ 316L، بمحتواه العالي من الموليبدينوم، بمقاومة أقوى للتآكل بأيونات الكلوريد، مما يجعله مناسبًا للبيئات ذات المحتوى العالي من الملح (مثل معالجة المأكولات البحرية) أو الاستخدام المتكرر للمطهرات التي تحتوي على الكلور.
نظافة عالية وغير سمية: الجدار الداخلي للمنفاخ أملس (Ra ≥ 0.8μm) بعد التلميع الكهربائي، بدون زوايا أو مسام ميتة، مما يمكن أن يمنع التصاق وتكاثر الكائنات الحية الدقيقة (البكتيريا والفطريات وما إلى ذلك). لا يطلق مواد ضارة ويتوافق مع معايير النظافة الدولية مثل FDA، 3A، وUSP Class VI، مما يضمن عدم تلوث الوسط (الماء، الغذاء، الدواء).​
مقاومة درجات الحرارة والقدرة على التكيف مع التطهير: يمكنها تحمل عمليات التطهير ذات درجات الحرارة العالية (مثل التعقيم بالبخار المشبع 121 درجة مئوية لمدة 30 دقيقة) والبيئات ذات درجات الحرارة المنخفضة (تصل إلى -40 درجة مئوية)، والتكيف مع التغيرات المتكررة في درجات الحرارة في الأنظمة الصحية أثناء التنظيف والتشغيل. لن يتغير شكله أو يشيخ بسبب تقلبات درجات الحرارة
جدار داخلي أملس ومخاطر منخفضة للتلوث: يقلل السطح الداخلي فائق النعومة من الاحتفاظ ببقايا الوسائط، مما يجعل من السهل تنظيفه أثناء عمليات التنظيف المكاني (CIP). بالمقارنة مع الأنابيب ذات الأسطح الخشنة، يمكنها تقليل تكرار التنظيف واستخدام عوامل التنظيف، مما يوفر التكاليف ويقلل التأثير البيئي.​
القوة الميكانيكية وعمر الخدمة الطويل: لديها قوة شد عالية (≥520MPa) ومقاومة للصدمات، ويمكنها تحمل تقلبات الضغط في خطوط الأنابيب الصحية (عادة 0.1-1.0MPa)، وليس من السهل أن تتضرر أثناء التثبيت أو الاستخدام. يمكن أن يصل عمر الخدمة إلى أكثر من 10 سنوات، وهو ما يتجاوز بكثير عمر الأنابيب البلاستيكية (3-5 سنوات)، مما يقلل من تكرار الاستبدال والصيانة.​
سيناريوهات التطبيق النموذجية
يمكن لمنفاخ الفولاذ المقاوم للصدأ أن يحل نقاط الألم في تطبيق خطوط الأنابيب التقليدية في أنواع مختلفة من الأنظمة الصحية:
أنظمة الصرف الصحي الطبية والصحية
خطوط أنابيب إمدادات المياه الطبية: تستخدم لنقل المياه النقية والمياه المعقمة ومياه غسيل الكلى في المستشفيات. يمنع الجدار الداخلي الأملس والمقاومة للتآكل التلوث الثانوي لجودة المياه، مما يضمن سلامة استخدام المياه الطبية.​
توصيلات خطوط أنابيب التطهير: توصيل أجهزة التعقيم، وأجهزة التعقيم، وغيرها من المعدات، يمكنها تحمل التطهير بالبخار ذو درجة الحرارة العالية والضغط العالي، مما يضمن إحكام خط الأنابيب أثناء عملية التطهير.​
تصريف مياه الصرف الصحي في غرف العمليات: يستخدم لتصريف مياه الصرف الصحي الملوثة في غرف العمليات، ويمكن لمنفاخ الفولاذ المقاوم للصدأ 316L مقاومة التآكل الناتج عن الدم والأدوية والمطهرات في مياه الصرف الصحي.​
الأنظمة الصحية لتجهيز الأغذية والمشروبات
خطوط أنابيب نقل المواد الخام: في خطوط إنتاج الألبان والمشروبات والتخمير، يتم استخدامها لنقل المواد الخام (الحليب والعصير والشراب وغيرها). يتجنب الجدار الداخلي الأملس وغير السام بقايا المواد ونمو البكتيريا، مما يلبي متطلبات النظافة الغذائية
أنظمة خطوط أنابيب التنظيف: من خلال توصيل معدات التنظيف CIP ومعدات الإنتاج، يمكنها مقاومة تآكل سوائل التنظيف ذات درجة الحرارة العالية (80-95 درجة مئوية) وعوامل التنظيف الكيميائية، مما يضمن التنظيف الفعال دون تلف خطوط الأنابيب.​
خطوط أنابيب التعقيم بالبخار في مصانع الأغذية: تستخدم لنقل البخار في عمليات تعقيم الأغذية، وتتكيف مع تأثير البخار المرتفع المتكرر وتحافظ على أداء مستقر.​
الأنظمة الصحية للإنتاج الدوائي
نقل API (المكونات الصيدلانية النشطة): في ورش العمل الصيدلانية، يتم استخدامه لنقل APIs والمنتجات الوسيطة. يفي المنفاخ بمعايير GMP، مع عدم وجود امتزاز أو ترشيح، مما يضمن نقاء المستحضرات الصيدلانية.​
خطوط أنابيب المياه والمياه النقية للحقن: يتم توصيل معدات معالجة المياه وخطوط التعبئة، ويمكنها تحمل دوران المياه النقية بدرجة حرارة عالية وتلبية متطلبات النظافة الصارمة للمياه لأنظمة الحقن.​
المرافق الصحية العامة
خطوط أنابيب إمداد المياه في الحمامات العامة: تستخدم في الأماكن العامة المزدحمة مثل الصالات الرياضية وحمامات السباحة، وهي تقاوم التآكل الناتج عن المياه المحتوية على الكلور وتتميز بمقاومة جيدة للضغط لتتكيف مع الاستخدام المتكرر للمياه.​
خطوط أنابيب معالجة مياه الصرف الصحي في الأماكن العامة: لنقل مياه الصرف الصحي المنزلية في المحطات والمطارات وغيرها، فهي تقاوم التآكل الناتج عن المواد العضوية في مياه الصرف الصحي وليس من السهل سدها بسبب جدارها الداخلي الأملس.
نقاط الاختيار الرئيسية ومواصفات التثبيت
1. الاختيار العلمي​
اختيار المواد: الفولاذ المقاوم للصدأ 304 مناسب للبيئات الصحية العامة (مثل الحمامات العامة)؛ يُفضل الفولاذ المقاوم للصدأ 316L للبيئات القاسية ذات التآكل القوي (مثل إنتاج الأدوية ومعالجة المأكولات البحرية) أو الاستخدام المتكرر للمطهرات القوية.​
العيار وتقييم الضغط: يتم اختيار العيارات (DN15-DN100) وفقًا لمتطلبات التدفق للنظام الصحي. على سبيل المثال، يتم استخدام العيارات الصغيرة (DN15-DN32) لإمدادات المياه الطبية، وتستخدم العيارات المتوسطة (DN40-DN80) لخطوط أنابيب تجهيز الأغذية. يجب أن يكون تصنيف الضغط ≥ 1.5 مرة من ضغط العمل (عادة 1.0-1.6MPa).​
المعالجة السطحية: يجب أن يخضع الجدار الداخلي للتلميع الكهربائي (Ra ≥ 0.8μm) لضمان النعومة وسهولة التنظيف؛ يمكن تلميع الجدار الخارجي أو تخميله لتعزيز مقاومة التآكل
طرق التوصيل: يتم استخدام وصلات المشبك الصحي (Tri-Clamp) بشكل شائع، وهي سهلة الفك والتنظيف، ومناسبة للأنظمة التي تتطلب صيانة متكررة؛ يتم استخدام الوصلات ذات الحواف مع الحشيات الصحية (مثل EPDM، PTFE) لخطوط الأنابيب ذات الضغط العالي لضمان الختم والنظافة.​
2. مواصفات التثبيت​
مراقبة النظافة: قبل التركيب، يجب تنظيف المنفاخ (باستخدام الماء النقي أو الكحول) لإزالة الزيت والصدأ والشوائب الأخرى. بالنسبة للأنظمة الصيدلانية والغذائية، تكون معالجات إزالة الشحوم والتخميل مطلوبة لتلبية متطلبات التعقيم
تجنب الزوايا الميتة: أثناء التثبيت، قلل من استخدام المرفقين والمحملات. إذا لزم الأمر، استخدم أكواع صحية ذات نصف قطر كبير لتجنب الزوايا الميتة حيث تتراكم الأوساخ. يجب أن يكون نصف قطر انحناء المنفاخ ≥ 5 أضعاف قطر الأنبوب لمنع التشوه الذي يؤثر على النظافة.​
متطلبات الختم: يجب أن تكون حشوات الختم من الدرجة الغذائية أو الطبية (مثل EPDM لدرجات الحرارة المرتفعة، وPTFE لمقاومة الأحماض والقلويات) ويتم استبدالها بانتظام لمنع نمو البكتيريا بسبب تقادم الحشية.
التعقيم والاختبار: بعد التركيب، قم بإجراء اختبار الضغط (باستخدام الماء النقي أو الهواء المضغوط) لضمان عدم التسرب. بالنسبة للأنظمة المعقمة، قم بإجراء تعقيم SIP (التعقيم في المكان) للتحقق من أن خط الأنابيب يفي بالحدود الميكروبية (≥ 10 CFU/100mL).
فوائد التطبيق
ضمان السلامة الصحية: يمنع الجدار الداخلي الأملس والمقاومة للتآكل لمنفاخ الفولاذ المقاوم للصدأ التلوث الميكروبي والتدهور المتوسط، مما يقلل من تخريد المنتج في إنتاج الأغذية والأدوية وتجنب الحوادث الطبية في أنظمة الرعاية الصحية.
تقليل تكاليف الصيانة: يقلل عمر الخدمة الطويل وخصائص التنظيف السهلة من تكرار استبدال خطوط الأنابيب وتنظيفها. بالمقارنة مع الأنابيب البلاستيكية، يمكن تقليل تكلفة الصيانة السنوية بنسبة 40%-60%.​
الامتثال للمتطلبات التنظيمية: تلبية معايير النظافة الدولية (FDA، 3A، GMP، وما إلى ذلك) والمتطلبات التنظيمية الوطنية للأنظمة الصحية، وتجنب العقوبات أو تعليق الإنتاج بسبب عدم الامتثال.
تحسين كفاءة الإنتاج: الأداء الموثوق به يضمن التشغيل المستقر للأنظمة الصحية، مما يقلل من وقت التوقف عن العمل الناتج عن فشل خطوط الأنابيب. إن سهولة تفكيك التوصيلات الصحية تعمل على تسريع عمليات الصيانة والتنظيف
ملخص
توفر المنافيخ المصنوعة من الفولاذ المقاوم للصدأ، بمقاومتها للتآكل، والنظافة العالية، والامتثال لمعايير النظافة، حلاً لخطوط الأنابيب "آمنًا وموثوقًا وفعالًا" للأنظمة الصحية. سواء في المجالات الطبية أو الغذائية أو الصيدلانية أو الصحة العامة، يمكنهم تلبية متطلبات النظافة الصارمة وظروف العمل المعقدة، مما يضع أساسًا متينًا للتشغيل الآمن لأنظمة الصرف الصحي.

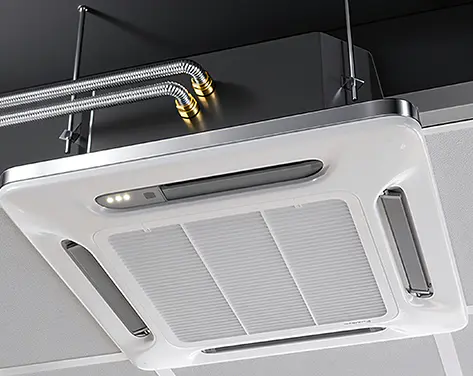

أنظمة تكييف الهواء والتهوية (بما في ذلك تكييف الهواء المركزي، والتهوية التجارية، وتكييف الهواء النظيف، وما إلى ذلك) لها متطلبات أساسية لخطوط الأنابيب، مثل النقل السلس للهواء/المتوسط، ومقاومة الاهتزاز وتقليل الضوضاء، ومقاومة درجة الحرارة والرطوبة، والتركيب المرن، والاستقرار على المدى الطويل. تعاني مجاري الهواء التقليدية (مثل مجاري الألواح الفولاذية المجلفنة) من مشاكل مثل الصلابة العالية وضوضاء الاهتزاز الكبيرة، في حين أن الأنابيب البلاستيكية محدودة بمقاومة درجات الحرارة والقوة. يمكن لمنفاخ الفولاذ المقاوم للصدأ، بمواده الفريدة ومزاياه الهيكلية، أن يتكيف بشكل فعال مع ظروف العمل المعقدة لأنظمة تكييف الهواء والتهوية، ليصبح خيارًا مثاليًا لتحسين أداء خطوط الأنابيب. فيما يلي توضيح لحلول تطبيقية محددة من أبعاد متعددة
المطابقة الدقيقة لمزايا الأداء الأساسية مع متطلبات النظام
تتميز بيئة تشغيل أنظمة تكييف الهواء والتهوية بتقلبات درجات الحرارة (-10 درجة مئوية إلى 80 درجة مئوية)، وارتفاع رطوبة الهواء، والاهتزاز المتكرر للمعدات، والحاجة إلى تقليل مقاومة الرياح والضوضاء. أداء منفاخ الفولاذ المقاوم للصدأ يمكن أن يلبي بدقة هذه المتطلبات:
مقاومة ممتازة لدرجة الحرارة والرطوبة: الفولاذ المقاوم للصدأ 304 يمكن أن يعمل بثبات في نطاق درجة الحرارة من -40 درجة مئوية إلى 300 درجة مئوية، مما يغطي بالكامل متطلبات أنظمة تكييف الهواء لهواء الإمداد (12-18 درجة مئوية)، والهواء الراجع (درجة حرارة الغرفة) وأنظمة التهوية لدرجة حرارة العادم (-10 درجة مئوية إلى 60 درجة مئوية)؛ وفي الوقت نفسه، لا يمتص الفولاذ المقاوم للصدأ الماء أو العفن الفطري، ويمكنه مقاومة التآكل في البيئات ذات الرطوبة العالية (مثل الطوابق السفلية، وتهوية حمامات السباحة)، وتجنب صدأ خطوط الأنابيب أو نمو البكتيريا.
مقاومة الاهتزاز والقدرة على تقليل الضوضاء: يتمتع الهيكل المموج الحلقي للمنفاخ بأداء مرن جيد لامتصاص الصدمات، والذي يمكنه امتصاص الاهتزازات الناتجة عن تشغيل وحدات تكييف الهواء والمراوح (تردد الاهتزاز 10-100 هرتز)، وتقليل انتقال الاهتزازات إلى خطوط الأنابيب وهياكل البناء، وتقليل الضوضاء (مقارنة بمجاري الهواء الصلبة، يمكن أن يقلل الضوضاء بمقدار 5-15 ديسيبل)؛ وهي مناسبة بشكل خاص للأماكن الحساسة للضوضاء مثل المستشفيات والمختبرات
مقاومة منخفضة للرياح واستقرار تدفق الهواء: يتمتع الجدار الداخلي للمنفاخ، بعد المعالجة السلسة (Ra≥1.6μm)، بمعامل مقاومة للرياح (κ) يصل إلى 0.02-0.03، وهو أقل بكثير من المقاومة المحلية لمجاري الهواء المستطيلة التقليدية؛ التصميم الحلقي المقطعي يجعل توزيع تدفق الهواء أكثر اتساقًا، ويتجنب التيارات الدوامية، ويحسن كفاءة التبادل الحراري لأنظمة تكييف الهواء وتأثير التهوية لأنظمة التهوية.
مرونة التثبيت والقدرة على التكيف مع المساحة: يمكن ثني المنفاخ بشكل تعسفي (يبلغ الحد الأدنى لنصف قطر الانحناء 3-5 أضعاف قطر الأنبوب)، ويمكنه بسهولة تجاوز العوائق مثل العوارض والأعمدة والأنابيب، مما يقلل من استخدام الأكواع والمحملات وغيرها من الملحقات؛ بالنسبة للمساحات الضيقة (مثل الميزانين في السقف، وغرف المعدات)، فإن خصائصها المرنة يمكن أن تبسط عملية التركيب وتقلل من صعوبة البناء.​
مزايا القوة وعمر الخدمة: قوة الشد للفولاذ المقاوم للصدأ (≥520MPa) أعلى بكثير من الأنابيب البلاستيكية، مع مقاومة الصدمات، والتي يمكن أن تتحمل الضغط الإيجابي (≥2000Pa) والضغط السلبي (≥-500Pa) في مجرى الهواء، وتلبية متطلبات أنظمة إمداد الهواء عالي الضغط؛ يمكن أن يصل عمر الخدمة إلى أكثر من 20 عامًا، وهو ما يتجاوز بكثير دورة مقاومة التآكل لمجاري الهواء المصنوعة من صفائح الفولاذ المجلفنة (8-12 عامًا).
سيناريوهات التطبيق النموذجية
يمكن لمنفاخ الفولاذ المقاوم للصدأ أن يحل على وجه التحديد نقاط الألم في تطبيق خطوط الأنابيب التقليدية في الوصلات المختلفة لأنظمة تكييف الهواء والتهوية:
أنظمة التكييف المركزي
قسم التوصيل بين وحدات تكييف الهواء ومجاري الهواء: عند مخرج الهواء لمبردات المياه ووحدات مناولة الهواء، يمكن للمنفاخ امتصاص الاهتزاز الناتج عن تشغيل المعدات، وتجنب ضوضاء رنين مجاري الهواء الناتجة عن التوصيلات الصلبة؛ وفي نفس الوقت، تعويض الإزاحة بين الوحدات ومجاري الهواء بسبب أخطاء التركيب أو تغيرات درجة الحرارة
التوصيل بين ملفات المروحة والأنابيب الفرعية: منفاخ ذو عيار صغير (DN80-DN200) مناسب لقنوات الهواء الخاصة بالإمداد/الإرجاع لملفات المروحة. يقلل الهيكل المرن من انتقال اهتزاز المروحة، ولا يتراكم الغبار على الجدار الداخلي الأملس، مما يقلل من تكرار تنظيف وصيانة أنظمة تكييف الهواء.​
اتصال خط أنابيب التبريد: في خطوط أنابيب التبريد (مثل R32، R410A) لمكيفات الهواء متعددة الانقسام، يمكن للمنفاخ أن يتكيف مع التغيرات في درجات الحرارة (-15 درجة مئوية إلى 60 درجة مئوية) أثناء دوران مادة التبريد، كما أن مقاومتها للاهتزاز تمنع تسرب مادة التبريد الناتجة عن الواجهات الفضفاضة.​
أنظمة التهوية التجارية والصناعية
أنابيب عادم المطبخ: منفاخ مصنوع من الفولاذ المقاوم للصدأ مقاوم للتآكل الناتج عن دخان الزيت، كما أن خصائصه القابلة للانحناء تتكيف مع التخطيط المكاني المعقد للمطابخ. يمكن لمقاومتها لدرجة الحرارة العالية (≥300 درجة مئوية) أن تتكيف مع درجة الحرارة المرتفعة اللحظية لأبخرة الزيت، وهي أكثر أمانًا من الأنابيب البلاستيكية.​
تهوية الورش الصناعية: في الورش المتربة والرطبة (مثل تجهيز الأغذية وتصنيع الآلات)، يمكن أن تقاوم مقاومة التآكل للمنفاخ تآكل الغبار وصدأ الماء المتكثف. التصميم المرن يسهل توصيل منافذ التهوية في مناطق مختلفة، مما يحسن كفاءة التهوية
أنظمة عادم دخان الحريق: يمكن لمنفاخ الفولاذ المقاوم للصدأ ذو درجة الحرارة العالية (مثل مادة 316) العمل بشكل مستمر عند 280 درجة مئوية لأكثر من 30 دقيقة، مما يلبي متطلبات مقاومة الحريق لعادم دخان الحريق، وتضمن مقاومتها للاهتزاز عدم سقوط الأنابيب في حالة نشوب حريق.​
تكييف الهواء النظيف والتهوية الخاصة
التهوية في غرف العمليات النظيفة بالمستشفى: المنفاخ ذو الجدران الداخلية المصقولة كهربائيًا (Ra<0.8μm) لا يتراكم عليه الغبار ويسهل تطهيره، ويفي بمعايير GMP النظيفة، ويقلل من خطر نمو البكتيريا، ويتكيف مع نظام تهوية الترشيح عالي الكفاءة في غرف العمليات.​
العادم من أغطية الدخان في المختبر: يمكن للمنفاخ توصيل أغطية الدخان بقنوات الهواء الرئيسية. مقاومة التآكل الكيميائي (316 مادة) تقاوم التآكل الناتج عن غازات عادم المختبر (مثل الغازات الحمضية القاعدية)، ويسهل الهيكل المرن ضبط موضع تركيب أغطية الدخان.​
تكييف الهواء والتهوية في مراكز البيانات: في غرف الخوادم عالية الكثافة، يمكن للمنفاخ توصيل منافذ تكييف الهواء وقنوات هواء الخزانة بدقة، مما يقلل من فقدان الهواء البارد، كما أن مقاومتها للاهتزاز تقلل من تداخل مراوح تكييف الهواء في تشغيل الخادم.​
ثالثا. نقاط الاختيار الرئيسية ومواصفات التثبيت
1. الاختيار العلمي​
المادة والعيار: يتم اختيار الفولاذ المقاوم للصدأ 304 لأنظمة تكييف الهواء والتهوية العادية؛ يتم اختيار الفولاذ المقاوم للصدأ 316 للبيئات الرطبة والمسببة للتآكل (مثل المطابخ والمختبرات)؛ يتم اختيار العيارات وفقًا لمتطلبات حجم الهواء من DN50-DN600 (يُستخدم DN100-DN300 بشكل شائع للأغراض المدنية، وDN300-DN600 للأغراض الصناعية).​
تصنيف الضغط ودرجة الحرارة: حدد تصنيف الضغط المقابل وفقًا لضغط هواء النظام (يتم تحديد تصنيف 1000Pa لأنظمة مجاري الهواء التقليدية، وتصنيف 2000Pa لأنظمة إمداد الهواء عالي الضغط)؛ مطلوب منفاخ خاص بمقاومة درجات الحرارة ≥280 درجة مئوية لسيناريوهات درجات الحرارة المرتفعة (مثل عادم دخان الحريق).​
طريقة الاتصال: يتم استخدام اتصال الحافة للتوصيل مع واجهات المعدات (مجهزة بحشيات مطاطية لتعزيز الختم وامتصاص الصدمات)؛ يمكن استخدام وصلة المشبك لتوصيل قسم مجاري الهواء (سهلة الفك والتنظيف)؛ يوصى بالتوصيل الملحوم للأنظمة النظيفة (لتقليل نقاط التسرب).
الطول ومبلغ التعويض: حدد الطول وفقًا لمسافة التثبيت ومتطلبات إزاحة الاهتزاز، واحتفظ بهامش توسع بنسبة 5%-10% لضمان قدرة المنفاخ على التمدد والتقلص بحرية أثناء تغيرات الاهتزاز أو درجة الحرارة، وتجنب التمدد المفرط.​
2. مواصفات التثبيت​
التنظيف والمعالجة المسبقة: قبل التثبيت، قم بإزالة بقع الزيت والشوائب الموجودة في المنفاخ. يجب تنظيف الأنظمة النظيفة بالماء النقي وتجفيفها؛ بالنسبة لأنظمة التهوية المتعلقة بالغذاء والدواء يجب اختيار منفاخ معالج خالي من الزيوت لتجنب تلوث الهواء.​
الثني والتثبيت: عند الثني، تحكم في نصف قطر الانحناء ≥ القيمة المحددة بواسطة المنتج (مثل نصف قطر الانحناء لمنفاخ DN200 ≥600 مم)، واحظر الانحناءات أو الالتواءات الحادة؛ وضع دعامات انزلاقية كل 3-5 أمتار في القسم المستقيم (مما يسمح بالحركة المحورية)، وإضافة دعامات ممتصة للصدمات بالقرب من مصادر الاهتزاز لتقليل اهتزاز خط الأنابيب.​
تدابير الختم والحد من الضوضاء: عند استخدام وصلة الحافة، قم بربط البراغي بالتساوي للتأكد من تركيب الحشية بالكامل؛ بين المعدات الاهتزازية مثل المراوح ووحدات تكييف الهواء والمنافيير، يمكن إضافة ممتصات الصدمات المطاطية لتعزيز تأثير تقليل الضوضاء.
الاختبار والقبول: بعد التثبيت، قم بإجراء اختبار ضغط الهواء (ضغط الاختبار لأنظمة الضغط الإيجابي هو 1.2 مرة من الضغط التصميمي، ويتم الحفاظ على الضغط لمدة ساعة واحدة دون تسرب)؛ أثناء التشغيل، اكتشف قيمة الضوضاء (التي يجب أن تلبي معايير الضوضاء في المكان، مثل المستشفيات ≥40 ديسيبل).
فوائد التطبيق
تحسين راحة النظام: خصائص مقاومة الاهتزاز وتقليل الضوضاء تجعل أنظمة تكييف الهواء والتهوية تعمل بشكل أكثر هدوءًا، خاصة في المساكن والفنادق وغيرها من الأماكن، مما يمكن أن يحسن تجربة المعيشة بشكل كبير؛ تصميم منخفض المقاومة للرياح يقلل من ضوضاء تدفق الهواء، ويتجنب "عواء الرياح" في مجاري الهواء التقليدية
تقليل تكاليف الصيانة: الفولاذ المقاوم للصدأ مقاوم للتآكل ومقاوم للرطوبة، مما يقلل من تكرار الاستبدال بسبب صدأ خطوط الأنابيب والعفن الفطري، ويمكن تقليل تكاليف الصيانة السنوية بنسبة 30%-50%؛ الجدار الداخلي الأملس ليس من السهل أن يتراكم الغبار، وتمتد دورة التنظيف إلى 1-2 سنة (مجاري الهواء التقليدية 3-6 أشهر).​
تعزيز سلامة النظام: في أنظمة عادم دخان الحرائق، يمكن للمنفاخ المقاوم للحرارة العالية أن يضمن سلاسة قنوات عادم الدخان في حالة نشوب حريق؛ تمنع مقاومة الصدمات تلف مجاري الهواء بسبب الاهتزاز والاصطدام، مما يقلل من خطر تسرب الهواء
تحسين كفاءة التثبيت: يقلل الهيكل المرن من استخدام الملحقات والقطع والمعالجة في الموقع، مما يقلل فترة التثبيت بنسبة 20%-40%، وهو مناسب بشكل خاص لتحويل أنظمة تكييف الهواء والتهوية في المباني القديمة، مما يقلل من الأضرار التي تلحق بالهيكل الأصلي.
ملخص
من خلال تحسين المواد والهيكل، تحقق المنافيخ المصنوعة من الفولاذ المقاوم للصدأ أداءً شاملاً "منخفض الضوضاء والكفاءة العالية، ومقاومة التآكل والمتانة، والتكيف المرن" في أنظمة تكييف الهواء والتهوية. سواء كان الأمر يتعلق بتكييف الهواء المريح في المباني المدنية أو التهوية الخاصة في الأماكن الصناعية، فيمكنهم توفير حلول موثوقة لخطوط الأنابيب، ووضع أساس متين للتشغيل المستقر وتحسين أداء النظام.​
