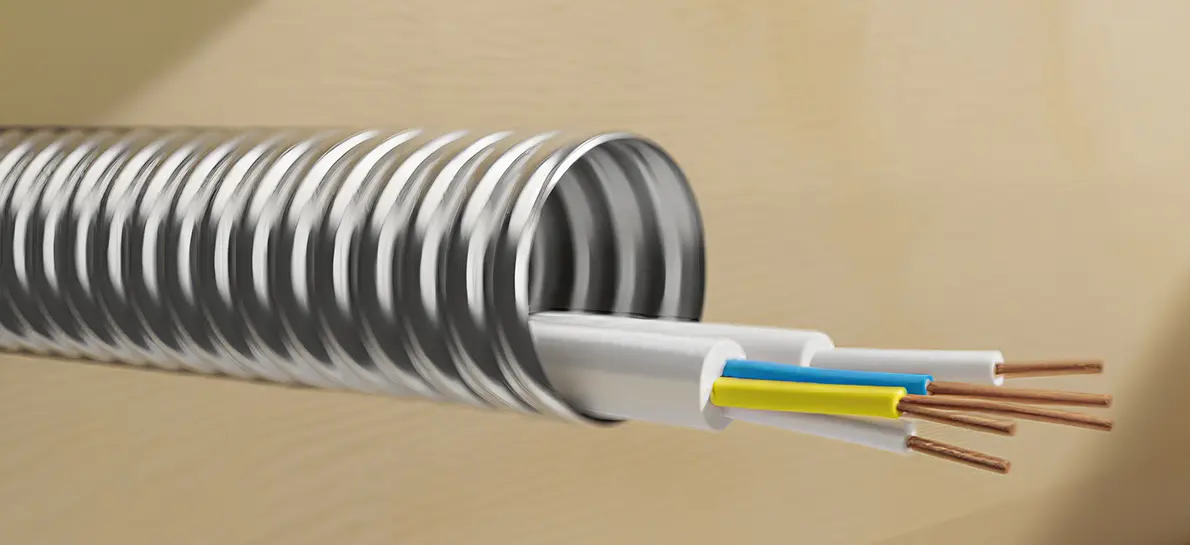

في صناعات مثل التصنيع الصناعي والهندسة الكيميائية والأدوات الدقيقة، تعد خراطيم الختم مكونات رئيسية تضمن النقل الآمن للوسائط (الغازات والسوائل) وتمنع التسرب. لقد أصبحت المنافيخ المصنوعة من الفولاذ المقاوم للصدأ، بخصائصها المعدنية الفريدة وتصميمها الهيكلي، خيارًا مثاليًا للسيناريوهات التي تتطلب أداء إغلاق عاليًا. يمكنها معالجة قيود خراطيم الختم المطاطية أو البلاستيكية التقليدية بشكل فعال من حيث مقاومة درجات الحرارة، ومقاومة الضغط، ومقاومة التآكل. فيما يلي تفاصيل عن حلول محددة من أبعاد متعددة
التوافق بين مزايا الأداء الأساسية ومتطلبات الختم
المتطلبات الأساسية لخراطيم منع التسرب هي عدم التسرب، ومقاومة الوسائط، والقدرة على التكيف مع التغيرات البيئية (تقلبات درجة الحرارة والضغط)، ودرجة معينة من القدرة على التعويض المرن. خصائص الفولاذ المقاوم للصدأ أدناه يمكن أن تلبي هذه المتطلبات بدقة:
موثوقية ممتازة في الختم: اعتماد هيكل منفاخ متكامل مصنوع من الفولاذ المقاوم للصدأ (مثل الدرجات 304 و316)، جنبًا إلى جنب مع نهايات توصيل دقيقة الصنع (مثل الشفاه والواجهات الملولبة)، يمكنه تحقيق إحكام محكم من المعدن إلى المعدن. وبدلاً من ذلك، يمكنه تعزيز تأثير الختم بشكل أكبر من خلال المطابقة مع الحشيات المقاومة للحرارة العالية/المقاومة للتآكل (مثل الحشيات PTFE). يمكن أن يمنع بشكل فعال تسرب الغازات والسوائل (بما في ذلك الوسائط المسببة للتآكل والسوائل ذات درجة الحرارة العالية)، مع معدل تسرب منخفض يصل إلى 1×10⁻⁹ Pa·m³/s أو أقل.​
نطاق واسع لدرجة الحرارة ومقاومة الضغط: يمكن أن يعمل بثبات ضمن نطاق درجة حرارة من -270 درجة مئوية (درجة حرارة منخفضة للغاية) إلى 600 درجة مئوية (درجة حرارة عالية)، وهو أعلى بكثير من الخراطيم المطاطية (عادة -40 درجة مئوية إلى 120 درجة مئوية). وفي الوقت نفسه، يمكنها تحمل ضغوط العمل العالية (يمكن أن تصل المواصفات التقليدية إلى 1.6-10MPa، ويمكن أن تصل النماذج المخصصة خصيصًا إلى أعلى)، مما يجعلها مناسبة للاتصالات المغلقة في أنظمة خطوط الأنابيب ذات الضغط العالي.​
مقاومة التآكل وتوافق الوسائط: يمكن للفولاذ المقاوم للصدأ 304 أن يقاوم التآكل الناتج عن الماء والبخار والأحماض والقلويات الضعيفة، بينما يمكن للفولاذ المقاوم للصدأ 316 أن يتحمل الوسائط المسببة للتآكل بشدة مثل مياه البحر وأملاح الكلوريد والمذيبات العضوية. وهذا يتجنب فشل الختم الناتج عن تقادم المواد أو تآكلها بواسطة الوسائط، مما يجعلها مناسبة بشكل خاص للبيئات المسببة للتآكل في صناعات مثل الهندسة الكيميائية والمستحضرات الصيدلانية.
التعويض المرن ومقاومة الاهتزاز: يمنح الهيكل المموج الحلقي للمنفاخ قدرات تعويض محورية وجانبية وزاوية جيدة. يمكنه امتصاص عمليات الإزاحة الناتجة عن التمدد الحراري وتقلص خطوط الأنابيب، أو اهتزاز المعدات، أو عدم محاذاة التركيب، مما يقلل الضغط على الواجهات المغلقة ويقلل من خطر التسرب بسبب التوصيلات الصلبة.​
الاستقرار الهيكلي وعمر الخدمة الطويل: المادة المعدنية لا تتقادم بسهولة وتتمتع بمقاومة التعب. يمكنها الحفاظ على السلامة الهيكلية تحت ضغوط متناوبة طويلة الأمد (مثل الاهتزاز وتقلبات الضغط)، مع عمر خدمة يزيد عن 10 سنوات، أطول بكثير من الخراطيم المطاطية (عادة 1-3 سنوات).​
سيناريوهات التطبيق النموذجية
باعتبارها خراطيم مانعة للتسرب، يمكن أن تحل منفاخ الفولاذ المقاوم للصدأ محل خراطيم الختم التقليدية على نطاق واسع لحل مشاكل الختم في سيناريوهات مختلفة:​
الوصلات المختومة في خطوط الأنابيب الصناعية
يستخدم للتوصيلات المختومة بين المعدات مثل المضخات والصمامات وأوعية الضغط وخطوط الأنابيب، ومناسب بشكل خاص لأنظمة خطوط الأنابيب التي تنقل البخار عالي الحرارة والزيت الساخن والسوائل المسببة للتآكل، مثل إغلاق أنابيب الدخول / الخروج للمفاعلات الكيميائية والوصلات المرنة المختومة لخطوط أنابيب البخار في محطات الطاقة.​
في خطوط أنابيب المعدات ذات درجة الحرارة المنخفضة مثل LNG والنيتروجين السائل، يمكن استخدامها كخراطيم مانعة للتسرب لتحمل درجات الحرارة المنخفضة للغاية وتجنب التسرب الناجم عن التقصف الناتج عن درجات الحرارة المنخفضة.​
ختم الأدوات الدقيقة والعدادات
في أنظمة مسار الغاز والسائل للأدوات التحليلية (مثل كروماتوجرافيا الغاز ومقاييس الطيف الكتلي)، يمكن استخدامها كخراطيم مانعة للتسرب لضمان النقل النظيف وعدم تسرب الغازات والعينات الحاملة، مما يضمن دقة التحليل.
عند أطراف توصيل معدات القياس (مثل أجهزة قياس التدفق ومقاييس الضغط)، يقلل الختم المرن من تأثير الاهتزاز على دقة القياس ويمنع تسرب الوسط.​
حماية الختم للمعدات الميكانيكية
بالنسبة لإغلاق خطوط الأنابيب في الأنظمة الهيدروليكية والهوائية، وخاصةً لتوصيلات الأجزاء المتحركة من المعدات (مثل أسطوانات الزيت وأسطوانات الهواء)، يمكن للتعويض المرن للمنفاخ أن يمتص إزاحات الحركة، مما يضمن الختم مع تجنب تآكل خطوط الأنابيب.​
لسد أنابيب مياه التبريد وأنابيب الوقود لمعدات الطاقة مثل المحركات والضواغط، يمكنها تحمل درجات الحرارة العالية والاهتزازات أثناء تشغيل المعدات، مما يمنع تسرب الزيت والماء من التسبب في حدوث أعطال.​
متطلبات الختم في البيئات الخاصة
في الهندسة البحرية، يتم استخدامها للتوصيلات المختومة لخطوط أنابيب سطح السفينة والمعدات تحت الماء، ومقاومة التآكل بمياه البحر واهتزاز الهيكل.
في الصناعة النووية، تتمتع خراطيم الختم لنقل الوسائط المشعة بمقاومة للإشعاع وخصائص إغلاق عالية لضمان السلامة.
نقاط الاختيار الرئيسية ومواصفات التثبيت
1. الاختيار العلمي​
العيار والطول: حدد العيارات مثل DN6-DN300 وفقًا لمتطلبات التدفق المتوسط. يجب تحديد الطول بناءً على تعويض إزاحة خط الأنابيب، مع الاحتفاظ بهامش مرن معين (عادةً أطول بنسبة 10%-20% من طول الاتصال الصلب).​
الضغط ودرجة الحرارة: وفقًا لضغط عمل النظام (يجب أن يكون ضغط التصميم ≥1.5 مرة من ضغط العمل) ونطاق درجة الحرارة، حدد أدناه مستويات الضغط والمواد المقابلة (مثل الفولاذ المقاوم للصدأ 310S المفضل لظروف العمل ذات درجة الحرارة العالية).​
خصائص الوسط: بالنسبة للوسائط المسببة للتآكل، حدد مواد 304 أو 316 أو Hastelloy وفقًا لتركيبة الوسط (مثل تركيز أيون الكلوريد). إذا لزم الأمر، قم بتنفيذ طلاء الجدار الداخلي (مثل طلاء PTFE) لتعزيز مقاومة التآكل
طريقة التوصيل: حدد أشكال التوصيل مثل الفلنجات (لحام المقبس، اللحام التناكبي)، والخيوط (NPT، وخيوط G)، والموصلات السريعة وفقًا لنوع واجهة الجهاز، مما يضمن مطابقة الختم مع الواجهة (مثل يجب أن يكون سطح ختم الحافة متوافقًا مع مادة الحشية).​
2. مواصفات التثبيت​
تجنب الإفراط في الانحناء والالتواء: أثناء التثبيت، يجب ألا يقل نصف قطر الانحناء عن نصف قطر الانحناء المحدد بواسطة المنتج (عادة 3-6 أضعاف قطر الأنبوب). يُمنع منعا باتا التواء المنفاخ لمنع تلف الهيكل المموج، مما قد يؤثر على الختم وعمر الخدمة.​
التثبيت والتوجيه: للتثبيت لمسافات طويلة، يجب تعيين الدعامات الثابتة على طرفي المنفاخ، ويجب إضافة دعامات التوجيه في المنتصف لتجنب إزاحة المنفاخ الناتج عن الوزن الذاتي لخط الأنابيب أو التأثير المتوسط، مما يضمن ضغطًا موحدًا على الواجهة المختومة.​
معالجة سطح الختم: قبل التوصيل، قم بتنظيف بقع الزيت والنتوءات على أسطح الحواف والواجهات الملولبة. بالنسبة لوصلات الحافة، قم بربط البراغي بالتساوي (اربطها قطريًا خطوة بخطوة). بالنسبة للتوصيلات الملولبة، استخدم مادة مانعة للتسرب (مثل شريط PTFE) لتعزيز أداء الختم
اختبار التسرب: بعد التركيب يجب إجراء اختبار الضغط (هوائي أو هيدروليكي). يكون ضغط الاختبار 1.25 مرة ضغط العمل، ويتم الحفاظ على الضغط لمدة 30 دقيقة دون انخفاض الضغط أو التسرب حتى يتم تأهيله.​
فوائد التطبيق
تقليل مخاطر التسرب: بالمقارنة مع خراطيم الختم المطاطية التقليدية، يتم تقليل معدل تسرب منفاخ الفولاذ المقاوم للصدأ بأكثر من 90%، مما يقلل من حوادث السلامة الناجمة عن التسرب المتوسط (مثل الحرائق الناجمة عن تسرب الوسائط القابلة للاشتعال والمتفجرة، والإصابة الشخصية الناجمة عن تسرب الوسائط المسببة للتآكل).​
انخفاض تكاليف الصيانة: تعمل خاصية عمر الخدمة الطويل على إطالة دورة الاستبدال بمقدار 3-5 مرات. وفي الوقت نفسه، تقلل مقاومة التآكل ومقاومة درجات الحرارة من تكرار الصيانة الناتج عن شيخوخة المواد، ويمكن توفير تكلفة الصيانة الشاملة بأكثر من 50%.​
حدود التطبيق الموسعة: يمكن أن تعمل بثبات في البيئات (درجة الحرارة العالية، الضغط العالي، التآكل القوي) التي لا تستطيع خراطيم الختم التقليدية التكيف معها، مما يوفر حلول منع تسرب موثوقة لظروف العمل الخاصة.​
تحسين استقرار النظام: تقلل قدرة التعويض المرنة من تأثير إجهاد خطوط الأنابيب على واجهات المعدات، وتحمي المعدات الدقيقة مثل المضخات والصمامات، وتطيل عمر الخدمة.​
ملخص
بصفتها خراطيم مانعة للتسرب، تحقق المنافيخ المصنوعة من الفولاذ المقاوم للصدأ فوائد شاملة تتمثل في "الختم العالي، والمقاومة، وعمر الخدمة الطويل، وسهولة التركيب" من خلال المزايا الكامنة في المواد المعدنية والتصميم المرن للهيكل المموج. إنها خيار مثالي لترقية واستبدال الخراطيم التقليدية في مجال الختم الصناعي، خاصة في السيناريوهات ذات المتطلبات الصارمة بشأن أداء الختم والقدرة على التكيف البيئي، مما يوفر ضمانًا قويًا للتشغيل الآمن والمستقر للنظام.
