أنظمة تكييف الهواء والتهوية (بما في ذلك تكييف الهواء المركزي، والتهوية التجارية، وتكييف الهواء النظيف، وما إلى ذلك) لها متطلبات أساسية لخطوط الأنابيب، مثل النقل السلس للهواء/المتوسط، ومقاومة الاهتزاز وتقليل الضوضاء، ومقاومة درجة الحرارة والرطوبة، والتركيب المرن، والاستقرار على المدى الطويل. تعاني مجاري الهواء التقليدية (مثل مجاري الألواح الفولاذية المجلفنة) من مشاكل مثل الصلابة العالية وضوضاء الاهتزاز الكبيرة، في حين أن الأنابيب البلاستيكية محدودة بمقاومة درجات الحرارة والقوة. يمكن لمنفاخ الفولاذ المقاوم للصدأ، بمواده الفريدة ومزاياه الهيكلية، أن يتكيف بشكل فعال مع ظروف العمل المعقدة لأنظمة تكييف الهواء والتهوية، ليصبح خيارًا مثاليًا لتحسين أداء خطوط الأنابيب. فيما يلي توضيح لحلول تطبيقية محددة من أبعاد متعددة
المطابقة الدقيقة لمزايا الأداء الأساسية مع متطلبات النظام
تتميز بيئة تشغيل أنظمة تكييف الهواء والتهوية بتقلبات درجات الحرارة (-10 درجة مئوية إلى 80 درجة مئوية)، وارتفاع رطوبة الهواء، والاهتزاز المتكرر للمعدات، والحاجة إلى تقليل مقاومة الرياح والضوضاء. أداء منفاخ الفولاذ المقاوم للصدأ يمكن أن يلبي بدقة هذه المتطلبات:
مقاومة ممتازة لدرجة الحرارة والرطوبة: الفولاذ المقاوم للصدأ 304 يمكن أن يعمل بثبات في نطاق درجة الحرارة من -40 درجة مئوية إلى 300 درجة مئوية، مما يغطي بالكامل متطلبات أنظمة تكييف الهواء لهواء الإمداد (12-18 درجة مئوية)، والهواء الراجع (درجة حرارة الغرفة) وأنظمة التهوية لدرجة حرارة العادم (-10 درجة مئوية إلى 60 درجة مئوية)؛ وفي الوقت نفسه، لا يمتص الفولاذ المقاوم للصدأ الماء أو العفن الفطري، ويمكنه مقاومة التآكل في البيئات ذات الرطوبة العالية (مثل الطوابق السفلية، وتهوية حمامات السباحة)، وتجنب صدأ خطوط الأنابيب أو نمو البكتيريا.
مقاومة الاهتزاز والقدرة على تقليل الضوضاء: يتمتع الهيكل المموج الحلقي للمنفاخ بأداء مرن جيد لامتصاص الصدمات، والذي يمكنه امتصاص الاهتزازات الناتجة عن تشغيل وحدات تكييف الهواء والمراوح (تردد الاهتزاز 10-100 هرتز)، وتقليل انتقال الاهتزازات إلى خطوط الأنابيب وهياكل البناء، وتقليل الضوضاء (مقارنة بمجاري الهواء الصلبة، يمكن أن يقلل الضوضاء بمقدار 5-15 ديسيبل)؛ وهي مناسبة بشكل خاص للأماكن الحساسة للضوضاء مثل المستشفيات والمختبرات
مقاومة منخفضة للرياح واستقرار تدفق الهواء: يتمتع الجدار الداخلي للمنفاخ، بعد المعالجة السلسة (Ra≥1.6μm)، بمعامل مقاومة للرياح (κ) يصل إلى 0.02-0.03، وهو أقل بكثير من المقاومة المحلية لمجاري الهواء المستطيلة التقليدية؛ التصميم الحلقي المقطعي يجعل توزيع تدفق الهواء أكثر اتساقًا، ويتجنب التيارات الدوامية، ويحسن كفاءة التبادل الحراري لأنظمة تكييف الهواء وتأثير التهوية لأنظمة التهوية.
مرونة التثبيت والقدرة على التكيف مع المساحة: يمكن ثني المنفاخ بشكل تعسفي (يبلغ الحد الأدنى لنصف قطر الانحناء 3-5 أضعاف قطر الأنبوب)، ويمكنه بسهولة تجاوز العوائق مثل العوارض والأعمدة والأنابيب، مما يقلل من استخدام الأكواع والمحملات وغيرها من الملحقات؛ بالنسبة للمساحات الضيقة (مثل الميزانين في السقف، وغرف المعدات)، فإن خصائصها المرنة يمكن أن تبسط عملية التركيب وتقلل من صعوبة البناء.​
مزايا القوة وعمر الخدمة: قوة الشد للفولاذ المقاوم للصدأ (≥520MPa) أعلى بكثير من الأنابيب البلاستيكية، مع مقاومة الصدمات، والتي يمكن أن تتحمل الضغط الإيجابي (≥2000Pa) والضغط السلبي (≥-500Pa) في مجرى الهواء، وتلبية متطلبات أنظمة إمداد الهواء عالي الضغط؛ يمكن أن يصل عمر الخدمة إلى أكثر من 20 عامًا، وهو ما يتجاوز بكثير دورة مقاومة التآكل لمجاري الهواء المصنوعة من صفائح الفولاذ المجلفنة (8-12 عامًا).
سيناريوهات التطبيق النموذجية
يمكن لمنفاخ الفولاذ المقاوم للصدأ أن يحل على وجه التحديد نقاط الألم في تطبيق خطوط الأنابيب التقليدية في الوصلات المختلفة لأنظمة تكييف الهواء والتهوية:
أنظمة التكييف المركزي
قسم التوصيل بين وحدات تكييف الهواء ومجاري الهواء: عند مخرج الهواء لمبردات المياه ووحدات مناولة الهواء، يمكن للمنفاخ امتصاص الاهتزاز الناتج عن تشغيل المعدات، وتجنب ضوضاء رنين مجاري الهواء الناتجة عن التوصيلات الصلبة؛ وفي نفس الوقت، تعويض الإزاحة بين الوحدات ومجاري الهواء بسبب أخطاء التركيب أو تغيرات درجة الحرارة

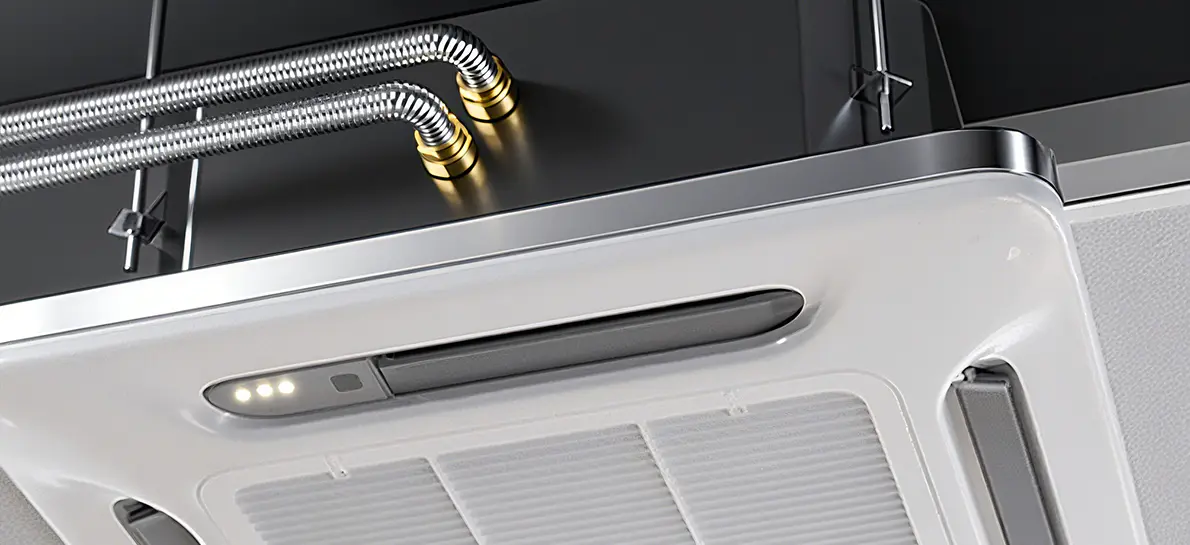

التوصيل بين ملفات المروحة والأنابيب الفرعية: منفاخ ذو عيار صغير (DN80-DN200) مناسب لقنوات الهواء الخاصة بالإمداد/الإرجاع لملفات المروحة. يقلل الهيكل المرن من انتقال اهتزاز المروحة، ولا يتراكم الغبار على الجدار الداخلي الأملس، مما يقلل من تكرار تنظيف وصيانة أنظمة تكييف الهواء.​
اتصال خط أنابيب التبريد: في خطوط أنابيب التبريد (مثل R32، R410A) لمكيفات الهواء متعددة الانقسام، يمكن للمنفاخ أن يتكيف مع التغيرات في درجات الحرارة (-15 درجة مئوية إلى 60 درجة مئوية) أثناء دوران مادة التبريد، كما أن مقاومتها للاهتزاز تمنع تسرب مادة التبريد الناتجة عن الواجهات الفضفاضة.​
أنظمة التهوية التجارية والصناعية
أنابيب عادم المطبخ: منفاخ مصنوع من الفولاذ المقاوم للصدأ مقاوم للتآكل الناتج عن دخان الزيت، كما أن خصائصه القابلة للانحناء تتكيف مع التخطيط المكاني المعقد للمطابخ. يمكن لمقاومتها لدرجة الحرارة العالية (≥300 درجة مئوية) أن تتكيف مع درجة الحرارة المرتفعة اللحظية لأبخرة الزيت، وهي أكثر أمانًا من الأنابيب البلاستيكية.​
تهوية الورش الصناعية: في الورش المتربة والرطبة (مثل تجهيز الأغذية وتصنيع الآلات)، يمكن أن تقاوم مقاومة التآكل للمنفاخ تآكل الغبار وصدأ الماء المتكثف. التصميم المرن يسهل توصيل منافذ التهوية في مناطق مختلفة، مما يحسن كفاءة التهوية
أنظمة عادم دخان الحريق: يمكن لمنفاخ الفولاذ المقاوم للصدأ ذو درجة الحرارة العالية (مثل مادة 316) العمل بشكل مستمر عند 280 درجة مئوية لأكثر من 30 دقيقة، مما يلبي متطلبات مقاومة الحريق لعادم دخان الحريق، وتضمن مقاومتها للاهتزاز عدم سقوط الأنابيب في حالة نشوب حريق.​
تكييف الهواء النظيف والتهوية الخاصة
التهوية في غرف العمليات النظيفة بالمستشفى: المنفاخ ذو الجدران الداخلية المصقولة كهربائيًا (Ra<0.8μm) لا يتراكم عليه الغبار ويسهل تطهيره، ويفي بمعايير GMP النظيفة، ويقلل من خطر نمو البكتيريا، ويتكيف مع نظام تهوية الترشيح عالي الكفاءة في غرف العمليات.​
العادم من أغطية الدخان في المختبر: يمكن للمنفاخ توصيل أغطية الدخان بقنوات الهواء الرئيسية. مقاومة التآكل الكيميائي (316 مادة) تقاوم التآكل الناتج عن غازات عادم المختبر (مثل الغازات الحمضية القاعدية)، ويسهل الهيكل المرن ضبط موضع تركيب أغطية الدخان.​
تكييف الهواء والتهوية في مراكز البيانات: في غرف الخوادم عالية الكثافة، يمكن للمنفاخ توصيل منافذ تكييف الهواء وقنوات هواء الخزانة بدقة، مما يقلل من فقدان الهواء البارد، كما أن مقاومتها للاهتزاز تقلل من تداخل مراوح تكييف الهواء في تشغيل الخادم.​
ثالثا. نقاط الاختيار الرئيسية ومواصفات التثبيت
1. الاختيار العلمي​
المادة والعيار: يتم اختيار الفولاذ المقاوم للصدأ 304 لأنظمة تكييف الهواء والتهوية العادية؛ يتم اختيار الفولاذ المقاوم للصدأ 316 للبيئات الرطبة والمسببة للتآكل (مثل المطابخ والمختبرات)؛ يتم اختيار العيارات وفقًا لمتطلبات حجم الهواء من DN50-DN600 (يُستخدم DN100-DN300 بشكل شائع للأغراض المدنية، وDN300-DN600 للأغراض الصناعية).​
تصنيف الضغط ودرجة الحرارة: حدد تصنيف الضغط المقابل وفقًا لضغط هواء النظام (يتم تحديد تصنيف 1000Pa لأنظمة مجاري الهواء التقليدية، وتصنيف 2000Pa لأنظمة إمداد الهواء عالي الضغط)؛ مطلوب منفاخ خاص بمقاومة درجات الحرارة ≥280 درجة مئوية لسيناريوهات درجات الحرارة المرتفعة (مثل عادم دخان الحريق).​
طريقة الاتصال: يتم استخدام اتصال الحافة للتوصيل مع واجهات المعدات (مجهزة بحشيات مطاطية لتعزيز الختم وامتصاص الصدمات)؛ يمكن استخدام وصلة المشبك لتوصيل قسم مجاري الهواء (سهلة الفك والتنظيف)؛ يوصى بالتوصيل الملحوم للأنظمة النظيفة (لتقليل نقاط التسرب).
الطول ومبلغ التعويض: حدد الطول وفقًا لمسافة التثبيت ومتطلبات إزاحة الاهتزاز، واحتفظ بهامش توسع بنسبة 5%-10% لضمان قدرة المنفاخ على التمدد والتقلص بحرية أثناء تغيرات الاهتزاز أو درجة الحرارة، وتجنب التمدد المفرط.​
2. مواصفات التثبيت​
التنظيف والمعالجة المسبقة: قبل التثبيت، قم بإزالة بقع الزيت والشوائب الموجودة في المنفاخ. يجب تنظيف الأنظمة النظيفة بالماء النقي وتجفيفها؛ بالنسبة لأنظمة التهوية المتعلقة بالغذاء والدواء يجب اختيار منفاخ معالج خالي من الزيوت لتجنب تلوث الهواء.​
الثني والتثبيت: عند الثني، تحكم في نصف قطر الانحناء ≥ القيمة المحددة بواسطة المنتج (مثل نصف قطر الانحناء لمنفاخ DN200 ≥600 مم)، واحظر الانحناءات أو الالتواءات الحادة؛ وضع دعامات انزلاقية كل 3-5 أمتار في القسم المستقيم (مما يسمح بالحركة المحورية)، وإضافة دعامات ممتصة للصدمات بالقرب من مصادر الاهتزاز لتقليل اهتزاز خط الأنابيب.​
تدابير الختم والحد من الضوضاء: عند استخدام وصلة الحافة، قم بربط البراغي بالتساوي للتأكد من تركيب الحشية بالكامل؛ بين المعدات الاهتزازية مثل المراوح ووحدات تكييف الهواء والمنافيير، يمكن إضافة ممتصات الصدمات المطاطية لتعزيز تأثير تقليل الضوضاء.
الاختبار والقبول: بعد التثبيت، قم بإجراء اختبار ضغط الهواء (ضغط الاختبار لأنظمة الضغط الإيجابي هو 1.2 مرة من الضغط التصميمي، ويتم الحفاظ على الضغط لمدة ساعة واحدة دون تسرب)؛ أثناء التشغيل، اكتشف قيمة الضوضاء (التي يجب أن تلبي معايير الضوضاء في المكان، مثل المستشفيات ≥40 ديسيبل).
فوائد التطبيق
تحسين راحة النظام: خصائص مقاومة الاهتزاز وتقليل الضوضاء تجعل أنظمة تكييف الهواء والتهوية تعمل بشكل أكثر هدوءًا، خاصة في المساكن والفنادق وغيرها من الأماكن، مما يمكن أن يحسن تجربة المعيشة بشكل كبير؛ تصميم منخفض المقاومة للرياح يقلل من ضوضاء تدفق الهواء، ويتجنب "عواء الرياح" في مجاري الهواء التقليدية
تقليل تكاليف الصيانة: الفولاذ المقاوم للصدأ مقاوم للتآكل ومقاوم للرطوبة، مما يقلل من تكرار الاستبدال بسبب صدأ خطوط الأنابيب والعفن الفطري، ويمكن تقليل تكاليف الصيانة السنوية بنسبة 30%-50%؛ الجدار الداخلي الأملس ليس من السهل أن يتراكم الغبار، وتمتد دورة التنظيف إلى 1-2 سنة (مجاري الهواء التقليدية 3-6 أشهر).​
تعزيز سلامة النظام: في أنظمة عادم دخان الحرائق، يمكن للمنفاخ المقاوم للحرارة العالية أن يضمن سلاسة قنوات عادم الدخان في حالة نشوب حريق؛ تمنع مقاومة الصدمات تلف مجاري الهواء بسبب الاهتزاز والاصطدام، مما يقلل من خطر تسرب الهواء
تحسين كفاءة التثبيت: يقلل الهيكل المرن من استخدام الملحقات والقطع والمعالجة في الموقع، مما يقلل فترة التثبيت بنسبة 20%-40%، وهو مناسب بشكل خاص لتحويل أنظمة تكييف الهواء والتهوية في المباني القديمة، مما يقلل من الأضرار التي تلحق بالهيكل الأصلي.
ملخص
من خلال تحسين المواد والهيكل، تحقق المنافيخ المصنوعة من الفولاذ المقاوم للصدأ أداءً شاملاً "منخفض الضوضاء والكفاءة العالية، ومقاومة التآكل والمتانة، والتكيف المرن" في أنظمة تكييف الهواء والتهوية. سواء كان الأمر يتعلق بتكييف الهواء المريح في المباني المدنية أو التهوية الخاصة في الأماكن الصناعية، فيمكنهم توفير حلول موثوقة لخطوط الأنابيب، ووضع أساس متين للتشغيل المستقر وتحسين أداء النظام.​
