أنظمة التدفئة (بما في ذلك التدفئة المدنية، والتدفئة الصناعية، والتدفئة بالطاقة الجديدة، وما إلى ذلك) لها متطلبات أساسية لخطوط الأنابيب، مثل مقاومة درجات الحرارة العالية، ومقاومة التعب الحراري، والختم الموثوق، والقدرة على التكيف مع التمدد الحراري والانكماش، والتوافق المتوسط. الأنابيب المعدنية التقليدية (مثل الأنابيب الفولاذية المجلفنة) معرضة للتشقق بسبب الإجهاد الحراري، في حين أن الأنابيب البلاستيكية محدودة بالحد الأقصى لدرجة الحرارة. ومع ذلك، فإن منفاخ الفولاذ المقاوم للصدأ، بمواده الفريدة وتصميمه الهيكلي، يمكن أن يحل هذه المشكلات بشكل فعال ويصبح حلاً مثاليًا لخطوط الأنابيب لأنظمة التدفئة. فيما يلي توضيح لحلول تطبيقية محددة من أبعاد متعددة
التكيف المتعمق لمزايا الأداء الأساسية مع متطلبات نظام التدفئة
تتميز بيئة تشغيل أنظمة التدفئة بتقلبات كبيرة في درجات الحرارة (-10 درجة مئوية إلى 300 درجة مئوية)، ووسائط متنوعة (الماء الساخن، والبخار، والزيت الموصل للحرارة، وما إلى ذلك)، ووجود الإجهاد الحراري والاهتزاز. أداء منفاخ الفولاذ المقاوم للصدأ يمكن أن يلبي بدقة هذه المتطلبات:
مقاومة ممتازة لدرجات الحرارة العالية واستقرار حراري: يمكن للفولاذ المقاوم للصدأ 304 أن يتحمل بيئات درجة الحرارة المتوسطة أقل من 200 درجة مئوية (مثل تسخين الماء الساخن المدني)، ويمكن للفولاذ المقاوم للصدأ 316 التكيف مع سيناريوهات درجات الحرارة العالية التي تتراوح بين 200-400 درجة مئوية (مثل خطوط أنابيب البخار الصناعية)، والدرجات الخاصة (مثل 310S) يمكن أن تعمل بثبات في أنظمة التسخين المفتوحة فوق 600 درجة مئوية. لن تتقادم المادة أو تضعف قوتها بسبب درجات الحرارة المرتفعة على المدى الطويل
مقاومة التعب الحراري والقدرة على تعويض التمدد: يمنح الهيكل المموج الحلقي للمنفاخ قابلية تمدد محورية جيدة. أثناء دورة بدء تشغيل نظام التسخين (ارتفاع درجة الحرارة) وإيقافه (انخفاض درجة الحرارة)، يمكنه امتصاص تغير طول خط الأنابيب الناتج عن التمدد الحراري والانكماش (يمكن أن يصل مبلغ التعويض إلى 5%-10% من طوله)، مما يقلل من ارتخاء الواجهة أو تشقق خط الأنابيب الناتج عن التوصيلات الصلبة. وهي مناسبة بشكل خاص لتوصيل الغلايات والمبادلات الحرارية وغيرها من المعدات بخطوط الأنابيب الرئيسية
التوافق المتوسط والمقاومة للتآكل: إنه يتحمل وسائل التسخين الشائعة مثل الماء الساخن والبخار والزيت الموصل للحرارة. يمكن أن يقاوم الفولاذ المقاوم للصدأ 304 تحجيم أيونات الكالسيوم والمغنيسيوم في الماء وتآكل الأكسجين. يمكن للفولاذ المقاوم للصدأ 316 أن يتحمل التآكل الناتج عن البخار المحتوي على الكبريت ووسائل التوصيل الحراري الحمضية الضعيفة، مع تجنب التسرب المتوسط الناتج عن التآكل وثقب الجدار الداخلي لخط الأنابيب.​
موثوقية الختم وقدرة تحمل الضغط: من خلال الفلنجات والخيوط وهياكل التوصيل الأخرى المصنعة بدقة، جنبًا إلى جنب مع حشوات الختم المقاومة للحرارة العالية (مثل حشوات الجرافيت، والحشيات المغطاة بالمعدن)، يمكن تحقيق الختم بدون تسرب تحت درجات حرارة عالية على المدى الطويل. يمكن أن يصل ضغط العمل إلى 1.6-10MPa، مما يلبي متطلبات الضغط للتدفئة المدنية ذات الضغط المنخفض (أقل من 0.6MPa) وأنظمة البخار الصناعية ذات الضغط العالي (فوق 4.0MPa).​
كفاءة التوصيل الحراري وتوفير الطاقة: التوصيل الحراري للفولاذ المقاوم للصدأ (حوالي 16-21 واط/(م·ك)) أعلى من الأنابيب البلاستيكية، والهيكل الحلقي للمنفاخ يمكن أن يزيد من مساحة الاتصال بين الوسط وخط الأنابيب، مما يسرع نقل الحرارة. وفي الوقت نفسه، يمكن تجهيز الجدار الخارجي لخط الأنابيب بشكل ملائم بطبقة عازلة لتقليل فقدان الحرارة وتحسين أداء توفير الطاقة للنظام.
سيناريوهات التطبيق النموذجية
يمكن لمنفاخ الفولاذ المقاوم للصدأ أن يحل على وجه التحديد نقاط الألم في تطبيق خطوط الأنابيب التقليدية في أنواع مختلفة من أنظمة التدفئة:
أنظمة التدفئة المدنية والمياه الساخنة
توصيل الأنابيب الفرعية بين المشعاعات والأنابيب الرئيسية: باستخدام مرونة المنفاخ، يمكنها بسهولة تجاوز العوائق مثل الجدران والأثاث، وتقليل استخدام الأكواع، وتقليل مقاومة تدفق المياه؛ وفي الوقت نفسه، فإنها تمتص توسع وانكماش خط الأنابيب أثناء مواسم التسخين وغير التسخين لتجنب تسرب الواجهة.

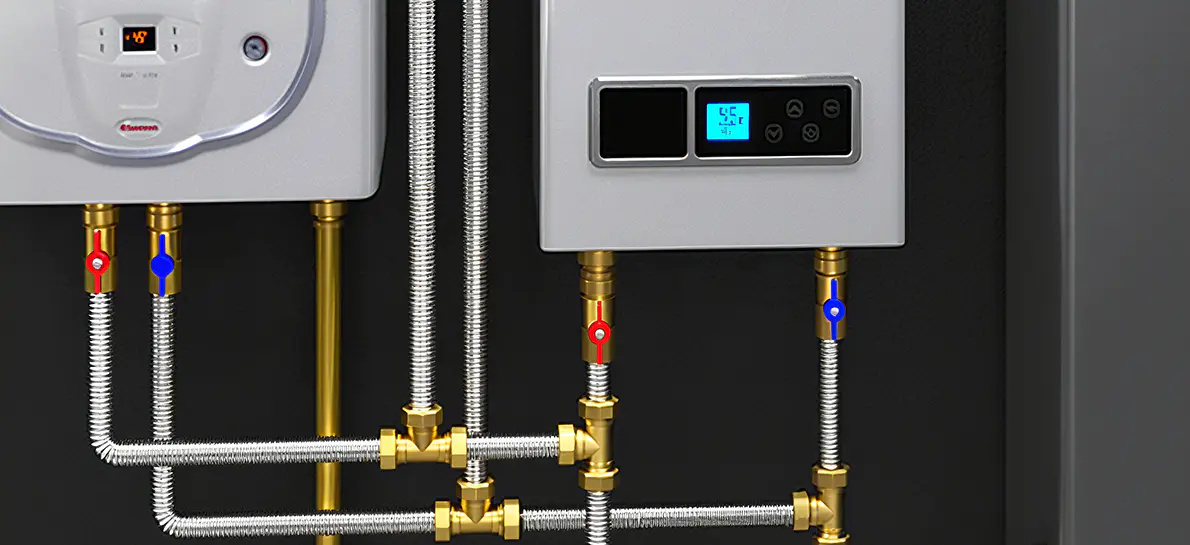

الاتصال بين الغلايات المعلقة على الحائط وخطوط أنابيب الماء الساخن: يمكنها تحمل درجة حرارة الماء الساخن 80-95 درجة مئوية أثناء تشغيل الغلايات المعلقة على الحائط، ومقاومة التعب الحراري الناجم عن بدء التشغيل والإغلاق المتكرر، وهي أكثر متانة من الخراطيم المطاطية (سهلة التقادم) والأنابيب النحاسية (صلابة قوية)، مع عمر خدمة يزيد عن 15 عامًا.​
توصيل المشعبات في التدفئة المشعة الأرضية ذات درجة الحرارة المنخفضة (التدفئة الأرضية المائية): يمكن لمنفاخ العيار الصغير (DN15-DN25) التكيف مع التصميم متعدد الفروع لأنابيب التدفئة الأرضية، وتقليل مقاومة تدفق المياه، وتحسين توحيد تبديد الحرارة.
أنظمة التدفئة الصناعية
الاتصال بين الغلايات وخطوط أنابيب البخار: عند مخرج الغلايات التي تعمل بالفحم/الغاز، يمكن للمنفاخ امتصاص التمدد الحراري الشديد أثناء بدء تشغيل الغلاية، وحماية الصمامات وواجهات خطوط الأنابيب، وتجنب تسرب البخار (درجة حرارة البخار عادة 150-300 درجة مئوية، والضغط 1.0-4.0MPa).​
أنظمة تسخين الزيت الموصل للحرارة: يستخدم لربط أفران الزيت الموصلة للحرارة مع المفاعلات والمجففات وغيرها من المعدات. يمكن للفولاذ المقاوم للصدأ 316 أن يتحمل التآكل طويل الأمد للزيت الموصل للحرارة (درجة الحرارة 200-300 درجة مئوية)، كما أن مقاومته للاهتزاز (الناتجة عن تشغيل المضخة) تمنع ارتخاء وصلات خطوط الأنابيب.​
توصيل خطوط أنابيب معدات التدفئة الكهربائية: مثل خطوط أنابيب الدخول والخروج لمفاعلات التدفئة الكهربائية، يمكن للمنفاخ أن يتكيف مع درجة الحرارة المحلية العالية لعناصر التسخين الكهربائية، ولا توجد مشكلة في انبعاث الرائحة من الأنابيب البلاستيكية.​
أنظمة التدفئة بالطاقة الجديدة
خطوط أنابيب الدورة الدموية لأنظمة التجميع الحراري للطاقة الشمسية: توصيل مجمعات الطاقة الشمسية وخزانات تخزين الماء الساخن، يمكن للفولاذ المقاوم للصدأ 304 مقاومة درجات الحرارة العالية (70-100 درجة مئوية) تحت أشعة الشمس المباشرة وتآكل المطر، ويتكيف الهيكل المرن مع الإزاحة الطفيفة للمجمعات بسبب زوايا التثبيت.​
خطوط أنابيب تدوير المياه لمضخات الحرارة ذات مصدر الهواء: في نطاق تقلب درجات الحرارة من -10 درجة مئوية إلى 55 درجة مئوية، يمكن للمنفاخ تعويض توسع وانكماش خطوط الأنابيب الناجم عن التغيرات في درجات الحرارة البيئية، وتجنب التقصف الناتج عن درجات الحرارة المنخفضة أو تشوه الأنابيب البلاستيكية بسبب درجات الحرارة العالية.​
سيناريوهات التدفئة الخاصة
خطوط أنابيب التطهير بالبخار في صناعة تجهيز الأغذية: الجدار الداخلي لمنفاخ الفولاذ المقاوم للصدأ سلس وسهل التنظيف، ويلبي معايير النظافة الغذائية (مثل شهادة 3A)، ويتحمل التطهير بالبخار بدرجة حرارة عالية تصل إلى 121 درجة مئوية، ولا يوجد خطر التلوث بالصدأ.​
توصيل خطوط الأنابيب لمعدات التدفئة المختبرية (مثل حمامات الزيت، وخزانات درجة الحرارة الثابتة): يمكن للمنفاخ ذو العيار الصغير (DN6-DN15) أن يتكيف بدقة مع المعدات الدقيقة، وتضمن مقاومتها للاهتزاز انتقالًا مستقرًا للوسط أثناء التجارب.
نقاط الاختيار الرئيسية ومواصفات التثبيت
1. الاختيار العلمي​
مطابقة المواد: تم اختيار الفولاذ المقاوم للصدأ 304 لأنظمة درجة الحرارة المتوسطة (أقل من 200 درجة مئوية)؛ يتم اختيار الفولاذ المقاوم للصدأ 316 للأنظمة ذات درجة الحرارة العالية (200-400 درجة مئوية) أو الوسائط المسببة للتآكل (مثل البخار المحتوي على الكبريت)؛ يتم اختيار الفولاذ المقاوم للصدأ 310S لأنظمة درجات الحرارة العالية جدًا (> 400 درجة مئوية).
العيار وتقييم الضغط: حدد عيار DN10-DN300 وفقًا لمعدل تدفق وسط التسخين (يُستخدم DN15-DN50 بشكل شائع للأغراض المدنية، وDN50-DN200 للأغراض الصناعية)؛ يجب أن يكون ضغط العمل ≥1.25 مرة ضغط تصميم النظام (على سبيل المثال، إذا كان ضغط التصميم لنظام البخار هو 1.6MPa، فاختر منفاخ بتصنيف ≥2.0MPa).​
طريقة التوصيل: يتم استخدام التوصيل الملولب (مع شريط المواد الخام المقاوم للحرارة العالية) بشكل شائع في الأنظمة المدنية؛ يتم استخدام وصلات الفلنجة (مع حشوات الجرح المعدنية) في الغالب في الأنظمة الصناعية؛ يمكن اختيار الوصلات الحلقية لتوصيل المعدات الدقيقة (لضمان إمكانية التنظيف دون زوايا ميتة).
مبلغ تعويض التوسيع: احسب مقدار التمدد الحراري وفقًا لطول خط الأنابيب وفرق درجة الحرارة (الصيغة: ΔL=α×L×ΔT، حيث α هو معامل التمدد الخطي للفولاذ المقاوم للصدأ)، مع التأكد من أن مقدار تعويض المنفاخ هو ≥ القيمة المحسوبة لتجنب التمدد أو الضغط المفرط.​
2. مواصفات التثبيت​
المعالجة المسبقة والتنظيف: قبل التثبيت، قم بإزالة مقياس الأكسيد وبقع الزيت في خط الأنابيب. تحتاج الأنظمة ذات درجات الحرارة المرتفعة إلى إزالة الشحوم (مثل التنظيف باستخدام ثلاثي كلور الإيثيلين)؛ عند التوصيل مع المعدات الغذائية والصيدلانية، يجب اختيار منفاخ ذو جدران داخلية مصقولة كهربائيا لتجنب النمو الميكروبي.​
الثني والتثبيت: نصف قطر الانحناء هو ≥ نصف القطر المحدد بواسطة المنتج (عادةً 6-10 أضعاف قطر الأنبوب). يحظر استخدام القوة المفرطة أثناء الانحناء البارد للتسبب في تشوه التموج. يتم وضع دعامات منزلقة كل 2-3 متر في القسم المستقيم (مما يسمح بالتمدد المحوري)، ويتم وضع دعامات ثابتة عند طرفي قسم التعويض للحد من الإزاحة الجانبية.​
الختم والعزل: عند استخدام وصلة الفلنجة، قم بربط المسامير بالتساوي (خطوة بخطوة قطريًا) لتجنب فشل الختم الناتج عن الحمل اللامركزي؛ خطوط الأنابيب ذات الحرارة المرتفعة تحتاج إلى تغليفها بطبقات عازلة (مثل الصوف الصخري، سيليكات الألومنيوم) خارج المنفاخ، ولكن يجب حجز مساحة التمدد لمنع الطبقة العازلة من إعاقة تعويض المنفاخ.​
التشغيل التجريبي والاختبار: بعد التثبيت، قم بإجراء اختبار ضغط الماء (ضغط الاختبار هو 1.5 مرة من ضغط العمل، ويتم الحفاظ على الضغط لمدة 30 دقيقة دون تسرب)؛ تحتاج أنظمة درجة الحرارة العالية إلى إجراء تشغيل ساخن لمراقبة ما إذا كان المنفاخ يتوسع ويتقلص بسلاسة وما إذا كان هناك تسرب في الواجهة.​
فوائد التطبيق
إطالة عمر خدمة النظام: يمكن لمقاومة التعب الحراري لمنفاخ الفولاذ المقاوم للصدأ إطالة دورة التشغيل الخالية من المشاكل لنظام التدفئة لأكثر من 10 سنوات، وهو ما يتجاوز بكثير تلك الخاصة بالأنابيب الفولاذية المجلفنة (5-8 سنوات) والأنابيب البلاستيكية (3-5 سنوات)، مما يقلل تكاليف الاستبدال.
تقليل تكاليف الصيانة: مقاومة التآكل ومقاومة درجات الحرارة العالية تقلل من صيانة الإغلاق الناتج عن تآكل وتمزق خط الأنابيب، ويمكن تقليل تكاليف الصيانة السنوية بنسبة 40%-60%؛ وخاصة في أنظمة التدفئة الصناعية، يمكن تجنب خسائر الإنتاج الناجمة عن تسرب المواد المتوسطة
تحسين السلامة التشغيلية: يقلل الختم المانع للتسرب والتصميم المضاد للإجهاد الحراري من مخاطر الحروق والحرائق الناجمة عن تسرب الوسائط ذات درجة الحرارة العالية (مثل البخار والزيت الموصل للحرارة)، ويمكن أن يقلل من خسائر الممتلكات الناجمة عن تسرب المياه المنزلية في التدفئة المدنية.​
تعزيز قدرة النظام على التكيف: إن قدرة التعويض المرنة تجعل تركيب خطوط الأنابيب غير محدود بهياكل البناء (مثل الجدران والأرضيات)، ومناسب بشكل خاص لتحويل أنظمة التدفئة في المباني القديمة، مما يقلل من حفر الجدران والأضرار الهيكلية.​
ملخص
من خلال المزايا المزدوجة للمواد والهيكل، يحقق منفاخ الفولاذ المقاوم للصدأ أداءً شاملاً "لمقاومة درجات الحرارة العالية، ومقاومة التمدد، والختم المستقر، وعمر الخدمة الطويل" في أنظمة التدفئة. سواء أكان الأمر يتعلق بمتطلبات الراحة للتدفئة المدنية أو ظروف العمل القاسية للتدفئة الصناعية، فيمكنهم توفير حلول موثوقة لخطوط الأنابيب، ووضع أساس متين للتشغيل الفعال والآمن لأنظمة التدفئة.​
