دليل الشراء 2026
ما هو أنابيب السباكة المرنة
A أنابيب السباكة المرنة عبارة عن قناة مموجة أو مضفرة مصممة لنقل المياه بين نقطتين ثابتتين مع تحمل الاهتزاز والتمدد الحراري والاختلالات الصغيرة التي لا يمكن للأنبوب الصلب امتصاصها. السمة المميزة هي المعدن المموج أو القلب المركب، غالبًا ما يكون من الفولاذ المقاوم للصدأ 304 أو 316L، ملفوف في غلاف خارجي مضفر يحمل حمل ضغط العمل. يصل السباكون ومهندسو المرافق إلى هذه الفئة، وغالبًا ما يتم تجميعها تحت التصنيف الأوسع لـ تجميعات أنابيب وخراطيم المياه ، عندما يحتاج الاتصال إلى الانحناء يدويًا وليس من خلال سلسلة من الأكواع والنقابات الصلبة.
بالمقارنة مع الأنابيب النحاسية أو أنابيب CPVC، يعمل خط المياه المرن على تقليل المسافة المادية التي يتعين على الفني قياسها وقطعها، نظرًا لأن التجميع نفسه يأخذ إزاحات صغيرة في المحاذاة. ولهذا السبب يظهر موصل الماء المرن على نطاق واسع خلف الأحواض وسخانات المياه والغسالات والمراحيض والغلايات، ولماذا تعمل الإصدارات الأطول من نفس البناء كخرطوم إمداد المياه في الغرف الميكانيكية وحلقات التسخين الهيدروليكي وخطوط نقل السوائل الصناعية الخفيفة.
بناء بطانة المياه وسبب أهميتها
النواة المموجة
ال بطانة المياه هو أنبوب تحمل الضغط الداخلي لمجموعة أنابيب السباكة المرنة. يتم تشكيلها عادةً عن طريق لف شريط مستقيم من الفولاذ المقاوم للصدأ في أنبوب، ولحام التماس، ثم تمويج الجدار بنمط حلزوني أو حلقي مستمر. هذا التموج هو ما يسمح للأنبوب المعدني بالثني بشكل متكرر دون أن يتشقق، نظرًا لأن كل حافة تعمل كمفصلة صغيرة تنشر ضغط الانحناء على طول الأنبوب بالكامل بدلاً من تركيزه عند نقطة واحدة.
سمك الجدار وسلوك الختم
يتراوح سمك الجدار على بطانة المياه النموذجية من حوالي 0.15 ملم إلى 0.30 ملم اعتمادًا على فئة ضغط العمل والقطر الخارجي، مع اختيار الجدران السميكة بشكل عام لخطوط الإمداد التي تشهد تقلبات ضغط أوسع. تحافظ البطانة المشكلة بشكل صحيح على شكل تمويجها موحدًا على طول المدى الكامل، مما يحافظ على مسار التدفق الداخلي سلسًا بدرجة كافية لتجنب الاضطرابات غير الضرورية والتآكل المبكر عند قمة كل تمويج.
المواد المستخدمة في أنابيب السباكة المرنة وتجميعات أنابيب المياه والخراطيم
يؤدي اختيار المواد إلى تغيير كيفية أداء خرطوم المياه المضفر في ظل الثني المتكرر وتقلبات درجات الحرارة والتعرض لكيمياء المياه المختلفة. يوضح الجدول أدناه أدوار المكونات التي غالبًا ما توجد في مجموعة أنابيب السباكة المرنة الكاملة ومجموعة أنابيب المياه وتجميعات الخراطيم.
| مكون | مادة مشتركة | الدور النموذجي | ملاحظات المرونة |
|---|---|---|---|
| بطانة داخلية | 304 الفولاذ المقاوم للصدأ | يحمل تدفق المياه وضغط العمل | مرونة عامة جيدة لمعظم خطوط الإمداد الداخلية |
| بطانة داخلية, higher grade | 316L الفولاذ المقاوم للصدأ | يحمل التدفق في البيئات ذات الكلوريد العالي أو الرطبة | مرونة مماثلة لـ 304 مع مقاومة إضافية للتنقر |
| الأكمام الخارجية | مضفر أسلاك الفولاذ المقاوم للصدأ | يقيد ضغط الانفجار ويحمي البطانة | يضيف قوة بينما لا يزال نمط النسيج يسمح بالانحناء |
| التجهيزات النهائية | النحاس أو الفولاذ المقاوم للصدأ | يربط التجميع بالتركيبات أو الصمامات | قسم ثابت وغير مرن في كل طرف |
| سترة خارجية اختيارية | طلاء PVC أو PE | يضيف غطاء واقي فوق الجديلة | انخفاض طفيف في المرونة، وزيادة في حماية السطح |

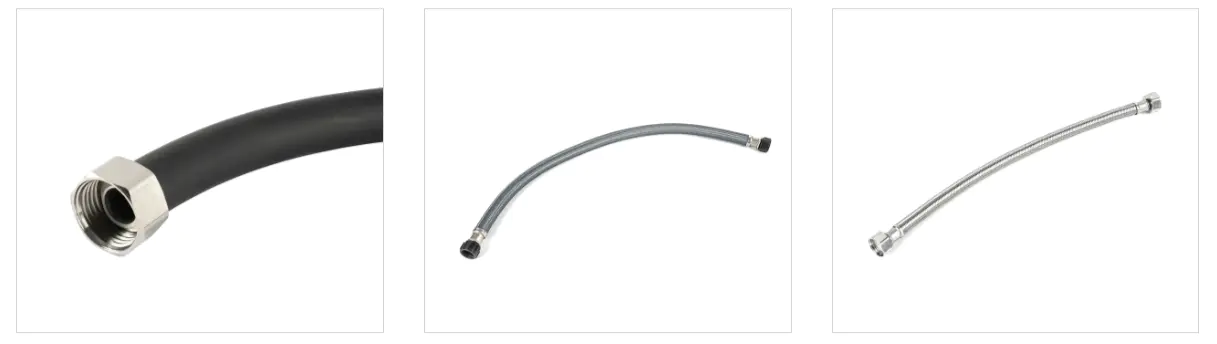

الأنواع الشائعة من موصلات المياه المرنة وخراطيم المياه المضفرة
عادة ما يتم تجميع موصل الماء المرن حسب القطر الاسمي، حيث أن القطر يتتبع بشكل وثيق مع التركيب أو الخط الذي من المفترض أن يخدمه. يناسب الموصل القصير الذي يبلغ طوله ثلاثة أثمان بوصة صنبورًا واحدًا أو توقفًا زاوية، في حين أن خرطوم إمداد المياه الأعرض مقاس بوصة واحدة أكثر شيوعًا في تشغيل خط كامل أو مجمع غرفة ميكانيكي. يوضح الرسم البياني أدناه ارتباطًا عامًا بين الحجم الاسمي وسياق التثبيت حيث يظهر في أغلب الأحيان.
مقارنة الأداء عبر خيارات الأنابيب الشائعة
عادةً ما يعتمد الاختيار بين أنابيب السباكة المرنة والأنابيب النحاسية الصلبة والخرطوم المطاطي القياسي على كيفية أداء كل منها عبر مجموعة من السمات العملية. يرسم المخطط الرادار أدناه خمسة معايير جنبًا إلى جنب، لذا يسهل رؤية المقايضات في لمحة.
- أنابيب السباكة المرنة
- أنابيب النحاس الصلبة
- خرطوم مطاطي قياسي
دورة الانحناء وسلوك التعب لبطانات المياه المصنوعة من الفولاذ المقاوم للصدأ
نظرًا لأنه من المتوقع أن يتحرك أنبوب السباكة المرن قليلاً في كل مرة يتم فيها صيانة أحد التركيبات أو استقرار المبنى، فإن المهندسين ينظرون إلى كيفية صمود التجميع خلال دورات الانحناء المتكررة بدلاً من الحكم عليه من خلال اختبار ضغط ثابت واحد. يتتبع الرسم البياني الخطي أدناه منحنى الاحتفاظ بالأداء العام لبطانة المياه المصنوعة من الفولاذ المقاوم للصدأ مع تراكم دورات الانحناء، وهذا هو السبب في أن نصف قطر الانحناء الكبير أثناء التثبيت يساعد على إطالة عمر الخدمة المفيد.
مقاومة التآكل حسب درجة المواد
تعد مقاومة التآكل أحد الأسباب الرئيسية لاختيار خرطوم مضفر من الفولاذ المقاوم للصدأ بدلاً من بديل عادي من الفولاذ أو المجلفن، خاصة في الغرف الميكانيكية الرطبة أو المنشآت الساحلية حيث يكون التعرض للكلوريد أعلى. يضع الرسم البياني أدناه أربع درجات مواد شائعة على مقياس المقاومة النسبية للمقارنة السريعة.
دليل المقاسات لخرطوم إمداد المياه وخط المياه المرن
يؤدي الحصول على القطر والطول بشكل صحيح في المحاولة الأولى إلى توفير رحلة العودة إلى مكتب الإمداد. يقوم الجدول المرجعي أدناه بتجميع خط مياه مرن حسب القطر الاسمي إلى جانب نوع الاتصال ونقطة الاستخدام الأكثر شيوعًا المقترنة به.
| القطر الاسمي | نطاق الطول النموذجي | نوع الاتصال المشترك | نقطة الاستخدام النموذجية |
|---|---|---|---|
| 3/8 بوصة | من 9 إلى 20 بوصة | ضغط × ضغط | زاوية توقف للصنبور |
| 1/2 بوصة | من 9 إلى 24 بوصة | ضغط × ضغط | صمام ملء خزان المرحاض |
| 3/4 بوصة | من 36 إلى 72 بوصة | اقتران الخيوط | مدخل الغسالة |
| 1 بوصة | من 12 إلى 60 بوصة | اقتران الخيوط or flange | سخان الماء أو المشعب |
| 1.25 إلى 2 بوصة | طول مخصص | نهاية ذات حواف أو ملحومة | التوزيع الميكانيكي للغرفة |
إرشادات التثبيت خطوة بخطوة
إن أنابيب السباكة المرنة تكافئ التعامل الدقيق أثناء التثبيت، حيث أن معظم التسريبات المبكرة تعود إلى اتصال متسرع وليس إلى جزء معيب. يغطي التسلسل أدناه الترتيب العام للعمليات الخاصة باتصال التركيب النموذجي.
-
اغلاق وتخفيف الضغط
أغلق مصدر إمداد المياه عند المنبع وقم بتخفيف الضغط المتبقي في أقرب تركيب مفتوح قبل فصل أي خط موجود.
-
فحص المنافذ
افحص كلا منفذي التوصيل بحثًا عن أي تلف أو حطام أو بقايا مانعة للتسرب القديمة، وقم بتنظيف أسطح الغلق بقطعة قماش جافة.
-
حدد التجميع الصحيح
اختر أنبوب سباكة مرنًا أو خرطوم إمداد بالمياه بحجم يتناسب مع سن المنفذ وطول التشغيل المطلوب، مما يسمح بانحناء لطيف بدلاً من الطي الضيق.
-
الخيط وتشديد
قم بربط التركيب يدويًا على المنفذ حتى يتم إحكامه، ثم تقدم باستخدام مفتاح ربط ربع إلى نصف دورة متحكم بها بإحكام، مع تجنب عزم الدوران الزائد على الجوز المضفر.
-
الطريق مع منحنى واسع
قم بتوجيه التجميع بحيث يظل نصف قطر الانحناء عريضًا ولا تكون البطانة ملتوية أو ملتوية أو مضغوطة على حافة حادة.
-
استعادة العرض والتحقق
قم باستعادة إمدادات المياه تدريجيًا وتحقق من كل نقطة اتصال للتأكد من عدم وجود تسرب قبل إغلاق الخزانة المحيطة أو الوصول إلى الحائط.
-
أعد الفحص بعد الاستخدام الأول
أعد فحص الاتصال بعد أول يوم كامل من الاستخدام، نظرًا لأن التركيبات يمكن أن تستقر قليلاً عندما تستقر بطانة المياه على غسالة الختم.
حيث يتم استخدام أنابيب السباكة المرنة وبطانات المياه
ال same core construction serves a wide span of settings once diameter, length and end fitting are matched to the job. The categories below outline where a flexible plumbing pipe and Water Piping and Hose Assemblies most commonly appear.
-
السباكة السكنية
توصيل الحنفيات والمراحيض وسخانات المياه والغسالات حيث يكون التثبيت السريع لضوء الأدوات أمرًا مهمًا للغاية.
-
أنظمة تدفئة المباني
حلقات التسخين الهيدروليكي حيث يمتص خط الماء المرن التمدد الحراري بين الأنابيب الرأسية الصلبة والمشعات الفردية أو وحدات ملف المروحة.
-
أنابيب مرافق الرعاية الصحية
تعمل الإعدادات التي يؤدي فيها ضيق الخدمة وفترات الخدمة الأطول على تقليل عدد مرات الحاجة إلى الوصول إلى الصيانة خلف الجدران النهائية.
-
التدفئة والتهوية وتكييف الهواء الصناعية
وصلات التبريد ومعالجة الهواء حيث يستدعي الاهتزاز الناتج عن المعدات الدوارة موصل ماء مرن بدلاً من وصلة صلبة.
اختيار شركة مصنعة مخصصة لأنابيب السباكة المرنة
عادةً ما يكون الاستعانة بشركة مصنعة لأنابيب السباكة المرنة المخصصة بدلاً من مورد الأجهزة العام أمرًا منطقيًا بمجرد أن يحتاج المشروع إلى أطوال غير قياسية أو تركيبات نهائية محددة أو أحجام طلب أعلى. تساعد بعض نقاط التفتيش العملية في تضييق نطاق البحث بين خيارات موردي خراطيم السباكة المضفرة المصنوعة من الفولاذ المقاوم للصدأ.
- تأكد من أن المصنع يمكنه إنتاج القطر والطول ومجموعة التركيبات الدقيقة بدلاً من تخزين كتالوج ثابت فقط.
- اطلب تجميعات العينات للتحقق من تجانس التموج وضيق الجديلة قبل الالتزام بالطلب الكامل.
- قم بمراجعة معدات الاختبار في الموقع، نظرًا لأن قدرة اختبار ضيق الهواء والانفجار تشير إلى المزيد من الاتساق أكثر من ورقة المواصفات وحدها.
- ناقش احتياجات التعبئة والتغليف ووضع العلامات على خراطيم إمداد المياه المرنة من OEM مبكرًا إذا كانت التجميعات ستحمل علامة تجارية خاصة.
- انظر إلى الاستجابة أثناء مرحلة أخذ العينات كمؤشر عام لكيفية تعامل الشركة المصنعة لموصل المياه المرن المضفر مع طلبات التغيير أثناء الإنتاج.
يتطلع عدد من المشترين إلى إنشاء مصنع لأنابيب السباكة المرنة في الصين بمجرد زيادة متطلبات الحجم، ويرجع ذلك إلى حد كبير إلى تركيز قدرة التجميع والتمويج والتضفير والتركيب داخل منطقة توريد واحدة، مما يقصر سلسلة التنسيق بين التشكيل والاختبار والتعبئة.
نظرة عامة على القدرة التصنيعية
تقوم شركة Haoyin (Ningbo) Bellows Technology Co., Ltd. بتصميم وتصنيع منفاخ من الفولاذ المقاوم للصدأ ومجموعات توصيل مرنة لتطبيقات السباكة والتدفئة والغاز. تقع المنشأة على موقع بمساحة 35 مليون متر مربع بمساحة ورشة عمل قياسية تبلغ 18000 متر مربع مخصصة للتشكيل والتضفير والتجميع والتركيب والتشطيب.
- 4 م يتم إنتاج متر من الأنابيب المموجة المصنوعة من الفولاذ المقاوم للصدأ سنويًا
- 120 الموظفين عبر خطوط التشكيل والتضفير والتجميع
- 20 موظفون فنيون متخصصون يدعمون التصميم والاختبار
- 18000 متر مربع من مساحة ورشة العمل القياسية
ال research and development team draws on backgrounds in materials engineering, fluid mechanics and mechanical manufacturing, working across structural design, process development, test verification and project management. The center is equipped with metal fatigue testing benches, air tightness testers and salt spray test machines, supporting in house development of new bellows specifications, interfaces and end use configurations for scenarios ranging from residential supply lines to industrial HVAC and building heating distribution.
نصائح الصيانة لإطالة عمر الخدمة
- افحص مجموعات موصلات المياه المرنة المرئية بحثًا عن الصدأ السطحي أو الالتواء أو الانتفاخ مرة واحدة على الأقل سنويًا.
- تجنب الطلاء فوق خرطوم مياه مجدول، لأن الرطوبة المحبوسة تحت الطلاء يمكن أن تسرع من تآكل السطح.
- احتفظ بالمجموعات بعيدًا عن حواف الخزانة الحادة أو أقواس الرف التي يمكن أن تؤدي إلى تآكل الجديلة الخارجية بمرور الوقت.
- استبدل خرطوم إمداد المياه الذي يظهر أي انتفاخ، حيث يشير هذا عادةً إلى أن البطانة قد بدأت في الانفصال عن تقوية الجديلة.
- ادعم الجري الأفقي الطويل على فترات حتى لا تحمل بطانة الماء وزنها دون دعم على مدى فترة طويلة.
الأسئلة المتداولة
-
س1. ما هو أنبوب السباكة المرن
أنبوب السباكة المرن عبارة عن أنبوب معدني مموج أو مركب، غالبًا ما يكون معززًا بغطاء خارجي مضفر، مصمم لتوصيل نقطتي سباكة أثناء الانحناء لامتصاص الحركة والاختلال الطفيف.
-
س2. ما هي بطانة المياه المرنة
ال water liner is the corrugated inner core of the assembly that carries the actual water flow, most commonly formed from 304 or 316L stainless steel strip.
-
س3. ما هو خرطوم الماء المضفر
يعمل خرطوم المياه المضفر على ربط البطانة المموجة بطبقة خارجية من سلك الفولاذ المقاوم للصدأ المنسوج الذي يعزز التجميع ضد ضغط العمل بينما يسمح له بالانحناء.
-
س 4. ما هو خرطوم إمدادات المياه
خرطوم إمداد المياه هو المصطلح العام للموصل المرن الذي يتم تشغيله بين صمام الإغلاق أو خط الإمداد وتركيبات مثل الصنبور أو المرحاض أو الجهاز.
-
س5. كيفية تركيب أنابيب السباكة المرنة
أغلق مصدر المياه، وقم بربط التركيب يدويًا حتى يتم إحكامه، ثم قم بربط ربع إضافي إلى نصف دورة يتم التحكم فيها باستخدام مفتاح ربط مع الحفاظ على جسم الأنبوب خاليًا من مكامن الخلل.
-
س6. ما مدى إحكام خرطوم إمداد المياه
ال connection should be snug by hand and then advanced a small additional turn with a wrench, enough to seat the washer without forcing the threads or deforming the nut.
-
س7. هل يمكن ثني الخراطيم المرنة
نعم، هذه هي وظيفتها الأساسية، على الرغم من أن كل مجموعة لها حد أدنى من نصف قطر الانحناء، كما أن طيها بشكل أكثر حدة من هذا نصف القطر يمكن أن يضغط على البطانة ويقلل من عمر الخدمة.
-
س8. يمكن تمديد خراطيم المياه المرنة
عادةً ما يعني تمديد التشغيل استبدال المجموعة بأخرى أطول بدلاً من ضم خرطومين معًا، نظرًا لأن الوصلة متوسطة التشغيل تضيف نقطة تسرب محتملة أخرى.
-
س9. ما هو حجم الإنتاج الموجود خلف هذه التجميعات
المنشآت التي تنتج هذه الفئة على نطاق واسع، مثل Haoyin، عادةً ما تقوم بتشغيل خطوط تشكيل وتضفير مستمرة قادرة على إنتاج عدة ملايين من الأمتار من إنتاج الأنابيب المموجة سنويًا.
-
س10. هل يظل الفريق الفني مشاركًا بعد مرحلة التصميم؟
في عملية التصنيع جيدة التنظيم، يظل الموظفون الفنيون منخرطين في التصميم الهيكلي من خلال الاختبار ودعم الإنتاج بدلاً من التنحي بمجرد الانتهاء من الرسم.
