عندما يسأل مهندس الأنابيب عن "أنواع منفاخ التمدد"، فإن السؤال الحقيقي عادة ما يكون حول الحركة والمثبتات. يمتص المنفاخ الفردي الحركة المحورية، ويتعامل المنفاخ العام مع الإزاحة الجانبية، ويتحكم المنفاخ المفصلي والمحوري في الدوران، كما يلغي المنفاخ المتوازن للضغط دفع الضغط. اختر التكوين الذي يطابق الإزاحة السائدة، وسيتم وضع بقية التصميم - عدد الالتفاف، ودرجة المادة، والتركيبات النهائية - في مكانها الصحيح.
منذ أكثر من عشرين عاماً، تكنولوجيا منفاخ هاوين (نينغبو). وقد صنعت منفاخ من الفولاذ المقاوم للصدأ لأنظمة الغاز والمياه والتدفئة. ومن خلال تلك التجربة، تغطي خمسة أنواع من المنفاخ المعدني تقريبًا كل سيناريوهات الأنابيب الشائعة: مفردة، وعالمية، ومفصلية، وثنائية المحور، ومتوازنة الضغط. توجد أيضًا إصدارات من المطاط والقماش، لكن الأنواع المعدنية تهيمن على أعمال المواصفات الصناعية والتجارية.
ما هي الأنواع الرئيسية من منفاخ التوسع؟
منفاخ توسيع واحد
منفاخ التمدد الفردي عبارة عن مجموعة ملتوية واحدة ملحومة بين تركيبتين نهائيتين. إنه النوع الأكثر كفاءة للتناول المحوري: عندما يسخن الأنبوب وينمو، ينضغط المنفاخ؛ عندما يبرد النظام، فإنه يتعافى. نظرًا لأن دفع الضغط يؤثر على منطقة النهاية، يجب أن تقاوم مثبتات الأنابيب تلك القوة. في المدى القصير، ووصلات المضخات والقنوات، تكون المنافيخ الفردية مدمجة وفعالة من حيث التكلفة.
منفاخ التوسع العالمي
يحتوي المنفاخ العالمي على عنصرين منفاخ مفصولين بأنبوب متوسط. يقوم العنصران بتقسيم الإزاحة المحورية الكلية وتحويل جزء منها إلى انحراف جانبي. وهذا يجعل المنفاخ العالمي هو النوع المفضل لخطوط الأنابيب الطويلة، حيث يجب أن يمتص الأنبوب النمو الحراري على طول محورين. تشتمل العديد من الوحدات العامة على قضبان ربط لتقييد دفع الضغط المحوري، وبالتالي فإن المراسي الخارجية ترى حملًا أقل من المنفاخ الفردي.
منفاخ التوسعة المفصلي والمحوري
يتم تجهيز المنفاخ المفصلي بمسامير مفصلية من خلال الأجهزة الطرفية. تسمح المفصلات بالدوران الزاوي في مستوى واحد وتسمح للأنبوب بتغيير اتجاهه دون ثني الشفاه. تستخدم منفاخ المحور المحوري مجموعتين من المفصلات المتعامدة، بحيث تدور المجموعة في أي مستوى بينما يتم قفل الحركة المحورية. تظهر هذه الأنواع في الغرف المقيدة، وأنابيب السطح، وخطوط المعالجة حيث تكون نقاط التثبيت خفيفة.
أنواع الضغط المتوازن والحلقية والمطاطية والنسيجية
يحتوي المنفاخ المتوازن للضغط على عنصر منفاخ ثان أصغر ينتج قوة معاكسة. وهذا يلغي دفع الضغط، وبالتالي فإن الهيكل الخارجي لا يحتاج إلى مرساة رئيسية ثقيلة. يتم استخدامها في أنظمة البخار والمكثفات والكيميائية. المنفاخ الحلقي، والمفاصل المطاطية، والمفاصل القماشية تكمل العائلة: الوحدات الحلقية تناسب الخدمة المحورية ذات الضغط العالي جدًا، بينما تعمل الوحدات المطاطية والنسيجية على عزل الاهتزاز في القنوات والمضخات ذات الضغط المنخفض.
مقارنة منفاخ التوسيع حسب الحركة والدفع
يقارن الجدول أدناه القدرة العادية لكل نوع من أنواع المنفاخ المعدني. وتعني كلمة "ممتاز" أن التكوين هو الخيار الشائع لتلك الحركة؛ "محدود" يعني أنه لا يمكنه استيعاب الحركة إلا بكميات صغيرة؛ "لا شيء" يعني أنه غير مخصص لهذه الحركة من الناحية الهيكلية.
| اكتب | محوري | جانبي | الزاوي | التحكم في الضغط |
|---|---|---|---|---|
| واحد | ممتاز | محدودة | محدودة | لا شيء (المراسي مطلوبة) |
| عالمي | محدودة | ممتاز | جيد | لا شيء (المراسي مطلوبة) |
| يتوقف | لا شيء | محدودة | جيد (one plane) | يتفاعل من خلال المفصلات |
| انحراف | لا شيء | جيد | جيد (multi-plane) | يتفاعل من خلال gimbal |
| متوازن الضغط | جيد | محدودة | محدودة | متوازن ذاتيًا |
يوضح المخطط الشريطي سبب استخدام الأنواع العامة والأنواع ذات المحورين عندما يجب أن يتحرك الأنبوب جانبيًا. يضيف مخطط الرادار بُعد دفع الضغط وسهولة التثبيت: فالمنفاخ الفردي سهل التركيب ولكنه يحتاج إلى مثبتات ثقيلة، في حين أن المنفاخ المتوازن للضغط يحل مشكلة المرساة على حساب التجميع الأطول.
كيفية اختيار منفاخ التوسعة المناسب
استخدم هذا التسلسل عند تحديد منفاخ لسطر جديد:
- تعريف الحركة: المحورية، والجانبية، والزاوية، والمدمجة، بما في ذلك النمو الحراري والحركة الزلزالية.
- حساب دفع الضغط: الدفع يساوي مرات الضغط في منطقة المنفاخ الفعالة؛ إذا لم تكن المراسي متوفرة، فاختر ضغطًا متوازنًا أو قضيب ربط عالمي.
- التحقق من الطول المثبت: الأنواع العامة والمتوازنة الضغط تحتاج إلى مساحة أكبر؛ يمكن أن تتناسب أنواع المحورين مع قطع البكرة الأقصر.
- تأكيد الوسائط ودرجة الحرارة: يجب أن تتطابق درجة المادة وعدد الطبقات مع درجة حرارة السائل والتشغيل.
- مراجعة الكلال: تقدير عدد الدورات الحرارية ومقارنة العمر المطلوب مع هندسة التواء المنفاخ.
من الأخطاء الشائعة اختيار منفاخ واحد ثم إضافة أدلة خارجية لاستيعاب الحركة الجانبية. يؤدي ذلك إلى زيادة إجهاد الانحناء عند حافة الالتواء وتقصير عمر الكلال. الاستجابة الصحيحة هي إما التغيير إلى نوع عالمي أو إعادة تصميم تخطيط المرساة.

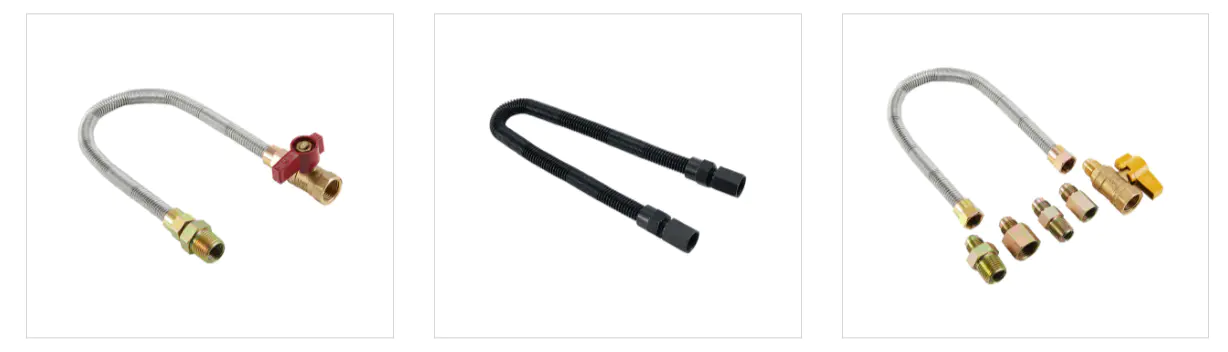

للمياه النظيفة والتدفئة والخدمات الصناعية العامة، أ المعوض المعدني المرن وصلة التمدد المموجة من الشركة المصنعة لمنفاخ الفولاذ المقاوم للصدأ يوفر مقاومة التآكل، ومعدل الضغط، وأداء التعب اللازم لمعظم أنظمة التمدد الحراري.
المعوض المعدني المرن مصنعي وصلات التمدد المموجة ، المصنع - H Haoyin Bellows Technology Co.، Ltd هي أفضل الشركات المصنعة لمفاصل التمدد المموج للمعوض المعدني المرن في الصين والمصنعين المخصصين... عرض المنتج → الأسئلة الشائعة حول منفاخ التوسيع
س1. ما هو منفاخ التوسع المستخدمة؟
أ1. يمتص التمدد الحراري والاهتزاز واختلال الأنابيب في أنظمة أنابيب الغاز أو البخار أو الماء أو الزيت أو المواد الكيميائية.
س2. ما هو الفرق بين المنفاخ ومفصل التمدد؟
أ2. المنفاخ هو العنصر المطوي المرن؛ وصلة التمدد هي المجموعة الكاملة مع التركيبات النهائية، أو البطانات، أو قضبان الربط، أو المفصلات.
س3. كم من الوقت يستمر منفاخ الفولاذ المقاوم للصدأ؟
أ3. تعتمد مدة الخدمة على الدورات والضغط ودرجة الحرارة والوسائط. مع التدوير الحراري المعتدل، غالبًا ما يتجاوز عمر منفاخ الفولاذ المقاوم للصدأ 20 عامًا.
س 4. هل يمكن لمنفاخ التمدد المعدني أن يتحمل درجات الحرارة المرتفعة؟
A4. نعم حسب المادة . درجات الفولاذ المقاوم للصدأ مثل 321 و316L تقاوم درجات الحرارة المرتفعة، ولكن تصنيف المنفاخ وحدود التوقف يجب أن تتوافق مع ظروف التشغيل.
س5. كيف أختار بين منفاخ التوسعة الفردي والعالمي؟
أ5. استخدم مفردة للحركة المحورية باستخدام مثبتات قوية؛ استخدم عالميًا للإزاحة الجانبية أو المحاذاة المتوازية أو عندما ينمو الأنبوب في اتجاهين.
س6. ما الذي يسبب فشل المنفاخ المعدني؟
أ6. الأسباب الأكثر شيوعًا هي الحركة الجانبية غير المخطط لها، وفقدان أدلة الأنابيب، والمطرقة المائية، والاهتزاز، والتآكل، وفشل المرساة.
