ما أ موصل غاز مرن من الفولاذ المقاوم للصدأ في الواقع هو
A موصل غاز مرن من الفولاذ المقاوم للصدأ عبارة عن خط قصير ومرن مبني حول أنبوب مموج من الفولاذ المقاوم للصدأ، يستخدم لربط جهاز غاز بمنفذ إمداد الغاز الثابت. يتيح الجدار المموج للموصل المرونة وامتصاص كميات صغيرة من الحركة، مما يجعل التثبيت أسهل من توجيه الأنابيب الصلبة مباشرة إلى جهاز مثل النطاق أو سخان المياه أو الفرن أو المجفف.

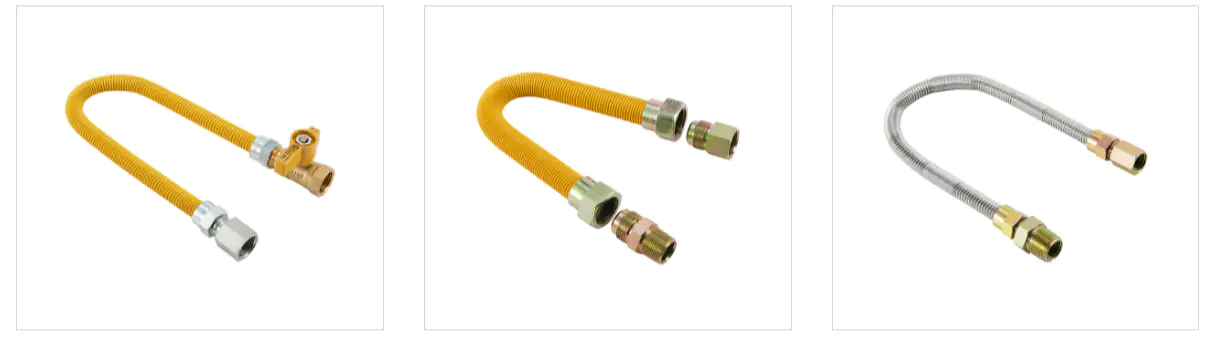

تندرج معظم الموصلات المباعة للاستخدام المنزلي والتجاري الخفيف ضمن بضعة أنواع شائعة. عارية خرطوم غاز مرن من الفولاذ المقاوم للصدأ يظهر السطح المعدني المموج مباشرة، بينما أ موصل غاز مطلي بالـ PVC يضيف سترة بلاستيكية واقية فوق الأنبوب المموج. أ خرطوم غاز من الفولاذ المقاوم للصدأ مطلي باللون الأصفر يستخدم نفس البناء المطلي ولكن باللون الأصفر، والذي يستخدم عادة لتحديد الخط بصريًا على أنه وصلة غاز بدلاً من خط ماء أو تسخين.
تعد موصلات الأجهزة القصيرة هذه منتجًا مختلفًا عن أ موصل الغاز CST تشغيل، والذي يشير إلى أنابيب الفولاذ المقاوم للصدأ المموجة المستخدمة لتوزيع الغاز لفترة أطول داخل الجدران والأرضيات. كلاهما يعتمد على نفس مبدأ الفولاذ المقاوم للصدأ المموج، لكنهما يخدمان أدوارًا مختلفة في نظام أنابيب الغاز.
كيف يتم تصنيع موصلات الغاز المرنة المصنوعة من الفولاذ المقاوم للصدأ
التصنيع أ موصل غاز مرن من الفولاذ المقاوم للصدأ يبدأ بأنبوب مستقيم من الفولاذ المقاوم للصدأ، والذي يتم تشكيله بعد ذلك على شكل جدار مموج يمنح الخرطوم النهائي مرونته.
- يتم اختيار طول مستقيم من أنبوب الفولاذ المقاوم للصدأ بالقطر المطلوب للموصل النهائي.
- يتم تمرير الأنبوب من خلال عملية تمويج تشكل سلسلة من النتوءات على طول جداره، وهو ما يسمح للخرطوم النهائي بالانحناء والثني.
- بالنسبة للمنتجات المطلية، يتم وضع طبقة PVC أو سترة واقية صفراء فوق الأنبوب المموج لإضافة مقاومة للتآكل، وفي حالة الطلاء الأصفر، تحديد بصري.
- يتم توصيل التركيبات والصواميل النهائية بكل طرف من طرفي الأنبوب المموج، بحجم يناسب توصيلات الأجهزة القياسية ومخرج الغاز.
- يتم اختبار الضغط على الوصلات النهائية للتأكد من ثبات الوصلة بين الأنبوب والتجهيزات النهائية في ظل ظروف التشغيل العادية.
- يتم فحص الخراطيم المكتملة ولفها وتعبئتها للشحن.
خطوة التمويج هي ما يفصل الموصل المرن عن الأنبوب الصلب المستقيم. بدون الجدار المحزز، سيتصرف الأنبوب كأنبوب صلب ولن يتمكن من امتصاص الكمية الصغيرة من الحركة اللازمة عند توصيل الجهاز.
هيكل الطبقة لموصل الغاز المرن المطلي
المغلفة خرطوم غاز مرن من الفولاذ المقاوم للصدأ يتكون من عدد صغير من الطبقات الوظيفية. يوضح الرسم التوضيحي أدناه كيفية ارتباط الأنبوب المموج والطلاء الواقي والتجهيزات النهائية ببعضها البعض.
بناء توضيحي لموصل غاز مرن مطلي بالفولاذ المقاوم للصدأ.
لماذا يتم استخدام الفولاذ المقاوم للصدأ لموصلات الغاز المرنة
يظل الفولاذ المقاوم للصدأ هو المادة القياسية لموصلات الغاز المرنة لمزيج من الأسباب الهيكلية والعملية.
الفوائد المادية
- يقاوم الفولاذ المقاوم للصدأ التآكل بشكل أفضل من الفولاذ الكربوني العادي، وهو أمر مهم بالنسبة للمكون الذي قد يوضع في المطبخ، أو غرفة المرافق، أو في حاوية خارجية.
- يمنح الجدار المموج مرونة الخرطوم بينما يوفر المعدن الأساسي القوة اللازمة لخط حمل الغاز.
- يتحمل الفولاذ المقاوم للصدأ نطاقًا واسعًا من درجات الحرارة، وهو ما يناسب الأجهزة التي تولد حرارة قريبة من نقطة الاتصال.
فوائد التثبيت
- تسمح المرونة للموصل بالتنقل حول العوائق الصغيرة دون الحاجة إلى تركيبات صلبة متعددة.
- يسهل الاتصال المرن تحريك الجهاز قليلاً للتنظيف أو الخدمة دون إزعاج خط الغاز.
- الإصدارات المغلفة، بما في ذلك موصل غاز مطلي بالـ PVC و خرطوم غاز من الفولاذ المقاوم للصدأ مطلي باللون الأصفر الخيارات، أضف طبقة من الحماية من التآكل أثناء التوجيه والتعامل.
موصل الغاز المرن من الفولاذ المقاوم للصدأ مقابل أنابيب الغاز CSST
من المفيد أن نرى كيف يمكن مقارنة موصل الجهاز القصير بالموصل الأطول موصل الغاز CST تعمل الأنابيب، نظرًا لأن كلاهما عبارة عن منتجات من الفولاذ المقاوم للصدأ المموج ولكنها تخدم أجزاء مختلفة من نظام الغاز.
| عامل | موصل غاز مرن | أنابيب الغاز CSST |
|---|---|---|
| الطول النموذجي | باختصار، الجهاز إلى منفذ | أطول، تشغيل التوزيع |
| الموقع المشترك | مرئية، بالقرب من الجهاز | مخفي، داخل الجدران أو الأرضيات |
| الدور النموذجي | الاتصال النهائي بجهاز واحد | توزيع الغاز في جميع أنحاء المبنى |
| طلاء مشترك | PVC المغلفة أو المغلفة باللون الأصفر | المغلفة باللون الأصفر، تغلف |
في العديد من التركيبات، تقوم أنابيب CSST بنقل الغاز من العداد أو الخط الرئيسي إلى منطقة عامة، في حين يكمل الموصل المرن القصير الوصلة النهائية للجهاز المحدد.
المغلفة مقابل مقارنة الفولاذ المقاوم للصدأ العارية
المنتجات المغلفة مثل أ موصل غاز مطلي بالـ PVC أضف طبقة فوق الأنبوب المموج العاري. يقارن الرسم البياني أدناه موصلات الفولاذ المقاوم للصدأ المطلية والعارية عبر أربعة عوامل عملية، تم تصنيفها على مقياس بسيط من عشر نقاط.
مخطط مقارنة الممتلكات
مقارنة توضيحية تعتمد على الخصائص العامة للمنتج، وليس تقرير اختبار محدد.
حيث يتم استخدام موصلات الغاز المرنة بشكل شائع
A خرطوم غاز مرن من الفولاذ المقاوم للصدأ يظهر عبر مجموعة من الأجهزة المنزلية والتجارية الخفيفة. يسرد الجدول أدناه نقاط الاتصال الأكثر شيوعًا.
| الجهاز | دور الاتصال | نوع الموصل المشترك |
|---|---|---|
| نطاق الغاز أو الموقد | الخط الأخير لمدخل الجهاز | موصل مرن مطلي |
| سخان المياه | توريد لتجميع الموقد | موصل مرن مطلي |
| الفرن أو المرجل | الاتصال النهائي بالقرب من الوحدة | موصل مرن مطلي |
| مجفف ملابس | العرض خلف الجهاز | موصل مرن مطلي |
| ربط الشواية الخارجية | إمدادات ثابتة للاتصال الشواية | موصل مرن مطلي |
الاستخدام النسبي حسب نوع الجهاز
مقياس الاستخدام النسبي التوضيحي (من 1 إلى 10) عبر أنواع اتصالات الأجهزة الشائعة.
اختيار الحجم والطول
اختيار الحق موصل غاز مرن من الفولاذ المقاوم للصدأ بشكل عام، يتم تقسيمها إلى بعدين، القطر والطول الإجمالي.
اعتبارات القطر
- يجب أن يتطابق القطر مع تركيب مدخل الغاز بالجهاز ومعدل التدفق الذي يتطلبه الجهاز.
- يعد التحقق من لوحة بيانات الجهاز أو مواصفات التثبيت الطريقة الأكثر مباشرة للتأكد من القطر المطلوب.
اعتبارات الطول
- يجب أن يصل الطول بشكل مريح من مخرج الغاز إلى نقطة توصيل الجهاز دون ارتخاء أو شد مفرط.
- يسمح الطول الإضافي بسحب الجهاز قليلاً للتنظيف أو الخدمة، بينما يتم تجنب الخرطوم الملتف الزائد بشكل عام.
مقارنة الرادار: الموصل المرن مقابل توصيل الأنابيب الصلبة
مخطط الرادار أدناه يضع أ خرطوم غاز مرن من الفولاذ المقاوم للصدأ مقابل وصلة أنابيب صلبة عبر خمسة أبعاد عملية، تم تصنيفها على مقياس بسيط من عشر نقاط.
مقارنة توضيحية عبر خمسة عوامل عامة، للإشارة فقط.
اتجاه الصناعة نحو الموصلات المرنة المغلفة
يفضل القائمون على تركيب الأجهزة عمومًا الموصلات المطلية، بما في ذلك خرطوم غاز من الفولاذ المقاوم للصدأ مطلي باللون الأصفر خيارات، فوق خرطوم مموج مكشوف للتركيبات المرئية. يرسم المخطط الخطي أدناه هذا الاتجاه العام باستخدام مؤشر نسبي بدلاً من الأرقام الدقيقة.
مؤشر نسبي توضيحي للاهتمام بمواصفات الموصل المطلي خلال مراحل المشروع الأخيرة.
التفتيش والرعاية اليومية
A موصل غاز مرن من الفولاذ المقاوم للصدأ يحتاج عمومًا إلى القليل من الاهتمام الروتيني بما يتجاوز الفحص البصري الدوري. يساعد فحص الخرطوم بحثًا عن مكامن الخلل أو الشقوق في الطلاء أو علامات التلف الجسدي على اكتشاف التآكل قبل أن يصبح مشكلة أكبر. يجب توجيه الوصلات بحيث لا يتم ثنيها بشكل حاد بشكل متكرر في نفس المكان، حيث أن الثني المتكرر عند نقطة واحدة يمكن أن يضعف الجدار المموج بمرور الوقت.
يجب أن يتم نقل الجهاز للتنظيف بعناية حتى لا يكون الموصل ممتدًا أو ملتويًا أو مضغوطًا على الحائط أو حافة الخزانة. يجب أن يتم التعامل مع أي عملية تركيب أو استبدال أو إصلاح تتضمن توصيل الغاز بواسطة متخصص مؤهل وعلى دراية بممارسات تركيب الغاز المحلية.
كيفية اختيار موصل الغاز المرن المناسب
العمل مع أ الشركة المصنعة لموصل الغاز المرن أو يبدأ المورد عادةً بقائمة مرجعية قصيرة من العوامل العملية.
العوامل الفنية
- القطر المطابق لمدخل الجهاز وتدفق الغاز المطلوب.
- الطول مناسب للمسافة بين مخرج الغاز ونقطة توصيل الجهاز.
- نوع التركيب مطابق لمنفذ الغاز الموجود، نظرًا لأن الخيوط وأنماط التوصيل يمكن أن تختلف.
العوامل العملية
- نوع الطلاء، الاختيار بين الفولاذ المقاوم للصدأ، أو طلاء PVC، أو طلاء أصفر حسب بيئة التثبيت المرئية.
- مسار التوجيه، والتحقق من وجود انحناءات حادة، أو مصادر حرارة، أو حواف حادة قد يلامسها الموصل.
- تأكيد التثبيت بواسطة متخصص مؤهل عندما تتطلب الممارسة المحلية ذلك.
خلفية التصنيع خلف موصلات الغاز المرنة المصنوعة من الفولاذ المقاوم للصدأ
Haoyin (Ningbo) Bellows Technology Co., Ltd. هي مؤسسة محترفة تركز على البحث، التصميم، التصنيع، وبيع منفاخ الفولاذ المقاوم للصدأ، والعمل على إيجاد حلول توصيل مرنة للغاز، والسباكة، والتدفئة، والمجالات ذات الصلة. تعمل الشركة من منشأة تغطي مساحة تبلغ حوالي 35 مو، مع ما يقرب من 18000 متر مربع من مساحة ورشة العمل القياسية لدعم خطوط الإنتاج الخاصة بها.
من خلال العمل عبر القوالب والتصميم الهيكلي، وفحص المواد الخام، والتصنيع، واختبار الأداء، توفر الشركة مجموعة من منتجات الموصلات المرنة المصنوعة من الفولاذ المقاوم للصدأ، بما في ذلك المتغيرات المغلفة والعارية، لتطبيقات تركيبات الأجهزة والغاز. يدعم نهج العملية الكاملة هذا، بدءًا من التصميم وحتى الاختبار، المخرجات المتسقة عبر نطاق موصل غاز مرن من الفولاذ المقاوم للصدأ المنتجات التي تنتجها الشركة.
الأسئلة المتداولة
س1: ما هو موصل الغاز المرن؟
موصل الغاز المرن عبارة عن خط قصير ومرن يستخدم لتوصيل جهاز غاز بخط إمداد غاز ثابت، مما يسمح ببعض الحركة والتركيب الأسهل من الأنابيب الصلبة.
Q2: ما هو موصل الغاز الفولاذ المقاوم للصدأ؟
موصل الغاز المصنوع من الفولاذ المقاوم للصدأ هو موصل مرن مبني حول أنبوب مموج من الفولاذ المقاوم للصدأ، غالبًا ما يتم تشطيبه بطبقة واقية، يستخدم لربط الجهاز بمصدر إمداد الغاز.
س3: ما هو استخدام خرطوم الغاز المرن؟
يتم استخدام خرطوم غاز مرن لتوصيل الأجهزة مثل النطاقات وسخانات المياه والأفران والمجففات بخط إمداد الغاز، خاصة عندما تكون هناك حاجة إلى قدر صغير من الحركة أو الإزاحة.
س 4: ما هو موصل جهاز الغاز؟
موصل جهاز الغاز هو مجموعة التركيب والخرطوم التي تربط جهازًا معينًا، مثل الموقد أو المجفف، بخط غاز المبنى، وعادةً ما يتناسب حجمه مع مدخل الجهاز.
س5: ما هي أنابيب الغاز CSST؟
CSST، أو الأنابيب الفولاذية المقاومة للصدأ المموجة، عبارة عن أنابيب مرنة طويلة المدى تستخدم لتوزيع الغاز عبر المبنى، وتختلف عن موصلات الأجهزة القصيرة بشكل رئيسي في الطول ودور التوجيه.
س6: CSST وموصل الغاز، ما الفرق؟
يتم استخدام CSST عادةً لعمليات التوزيع الأطول خلف الجدران والأرضيات، في حين أن موصل الغاز المرن عبارة عن خط قصير ومرئي يربط جهازًا فرديًا بمنفذ غاز قريب.
س 7: ما هو حجم موصل الغاز الذي أحتاجه؟
يجب أن يتطابق قطر الموصل مع مدخل غاز الجهاز ومعدل التدفق المطلوب، لذا فإن التحقق من مواصفات الشركة المصنعة للجهاز هو الطريقة الأكثر موثوقية للتأكد من الحجم الصحيح.
س 8: كيف أختار موصل غاز مرن؟
يتضمن اختيار الموصل مطابقة القطر والطول مع الجهاز، واختيار نوع الطلاء المناسب لبيئة التثبيت، والتأكد من تطابق نوع التركيب مع مخرج الغاز الموجود.
س9: ما هو طول موصل الغاز الذي أحتاجه؟
يجب أن يصل الطول بشكل مريح من مخرج الغاز إلى نقطة توصيل الجهاز دون ارتخاء أو شد مفرط، مما يسمح بتحريك الجهاز قليلاً للتنظيف أو الخدمة.
س10: ما هو حجم خط الغاز اللازم لموقد الغاز؟
يعتمد حجم الخط المطلوب على مدخلات الغاز المقدرة للموقد والمسافة من مصدر الإمداد، لذا فإن الرجوع إلى مواصفات التثبيت الخاصة بالشركة المصنعة للجهاز هي الطريقة القياسية لتأكيد الحجم.
